LTR3741大功率降壓電源設計方案【圖】
(2011/11/29 10:54:00)
Linear 公司的LTR3741是大功率恒流恒壓20A降壓電源控制器，輸入電壓VIN從6V到36V，輸出電壓高達VIN-2V，穩壓精度1.5%,穩流精度±6%，效率高達94%，主要應用在通用工業領域，超電容充電，恒壓或恒流源。本文介紹LTR3741主要特性，方框圖，以及典型應用電路，包括10V/20A恒壓恒流降壓轉換器電路圖，20A超電容充電器電路圖，20A LED驅動器電路圖以及10A單個鋰離子電池充電器電路圖等。

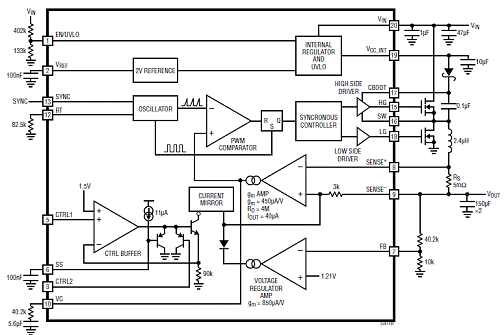

圖1。LTR3741方框圖

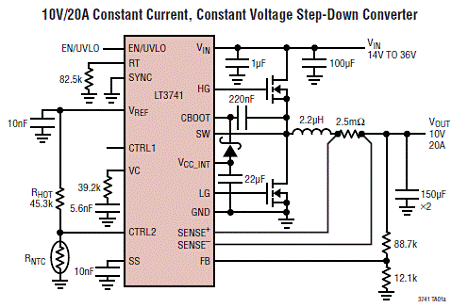

圖2。LTR3741 10V/20A恒壓恒流降壓轉換器電路圖

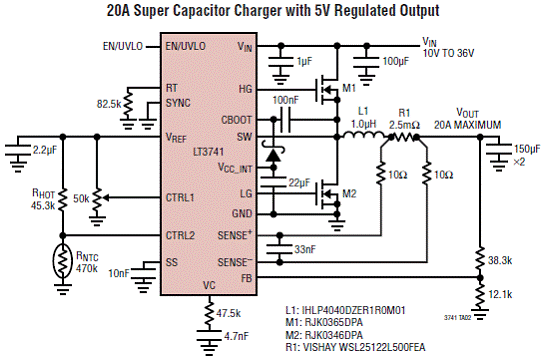

圖3。LTR3741 5V穩壓輸出的20A超電容充電器電路圖
圖4。LTR3741 10A單個鋰離子電池充電器電路圖

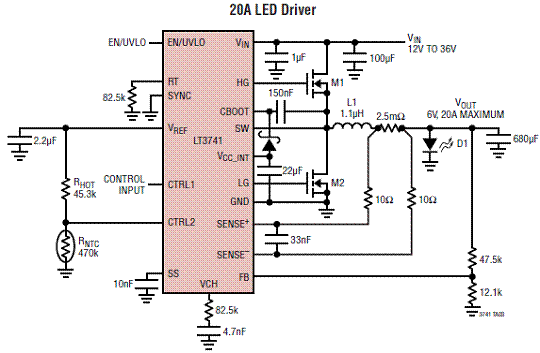

圖5。LTR3741 20A LED驅動器電路圖
圖1。LTR3741方框圖
圖2。LTR3741 10V/20A恒壓恒流降壓轉換器電路圖
圖3。LTR3741 5V穩壓輸出的20A超電容充電器電路圖
圖4。LTR3741 10A單個鋰離子電池充電器電路圖
圖5。LTR3741 20A LED驅動器電路圖
