NPN三極管2SC1815參數(中文資料)
NPN三極管2SC1815參數(中文資料)
NPN三極管2SC1815參數(中文資料)
1815是2SC1815簡稱,NPN三極管 60V 0.15A
2SC1815三極引腳排列圖
命名：
2SC1815如果叫法省略通常的叫法C1815 1815
代換:
2SC1815代換型號：2SC945 管腳排列一是樣的
放大倍數：
后綴符號
| O
| Y
| GR
| L
|
放大倍數
| 70-140
| 120-240
| 200-400
| 350-700
|
2SC1815主要參數：
Symbol符號
| Parameter 參數
| Value數值
| Units單位
|
VCBO
| Collector-Base Voltage 集電極-基極電壓
| 60
| V
|
VCEO
| Collector-Emitter Voltage 集電極-射極電壓
| 50
| V
|
VEBO
| Emitter-Base Voltage 射極-基極電壓
| 5
| V
|
IC
| Collector Current 集電極電流
| 150
| mA
|
IB
| Base Current 基極電流
| 50
| mA
|
PC
| Collector Power Dissipation 耗散功率
| 400
| mW
|
TJ
| Junction Temperature 結溫
| 125
| ℃
|
TSTG
| Storage Temperature 貯藏溫度
| -55 ~ 150
| ℃
|
電參數：
Symbol符號
| Parameter 參數
| Test Condition 測試條件
| Min. 最小
| Typ. 平均
| Max. 最大
| Units 單位
|
ICBO
| Collector Cut-off Current 集電極截止電流
| VCB=60V, IE=0
| -
| -
| 0.1
| μA
|
IEBO
| Emitter Cut-off Current 射極截止電流
| VEB=5V, IC=0
| -
| -
| 0.1
| μA
|
hFE1 hFE2
| DC Current Gain直流電流增益
| VCE=6V, IC=2mA VCE=6V, IC=150mA
| 70 25
| -
| 700
| -
|
VCE(sat)
| Collector-Emitter Saturation Voltage集電極-發射極飽和電壓
| IC=100mA, IB=10mA
| -
| 0.1
| 0.25
| V
|
VBE (sat)
| Base-Emitter Saturation Voltage 基極-射極飽和電壓
| IC=100mA, IB=10mA
| -
| -
| 1.0
| V
|
fT
| Current Gain Bandwidth Product 電流增益帶寬
| VCE=10V, IC=1mA
| 80
| -
| -
| MHz
|
Cob
| Output Capacitance輸出電容
| VCB=10V, IE=0, f=1MHz
| -
| 2.0
| 3.0
| pF
|
NF
| Noise Figure 噪聲系數
| VCE=6V, IC=0.1mA RS=10kΩ, f=1Hz
| -
| 1.0
| 3.0
| db
|
C1815特性曲線：

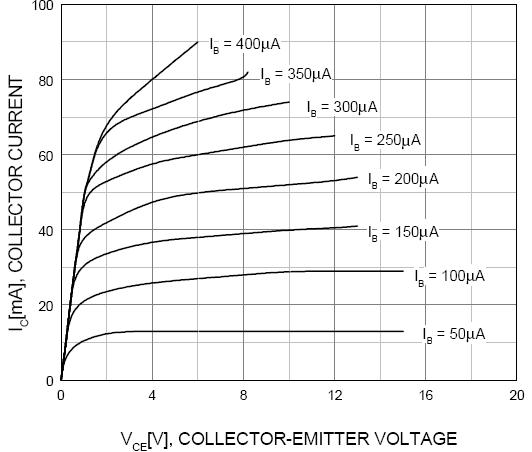

靜態特性曲線

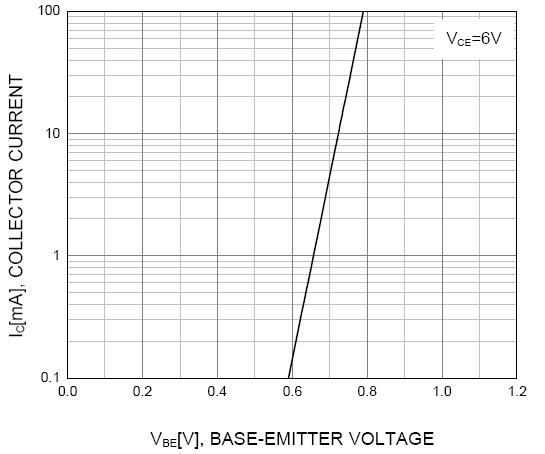

傳輸特性曲線

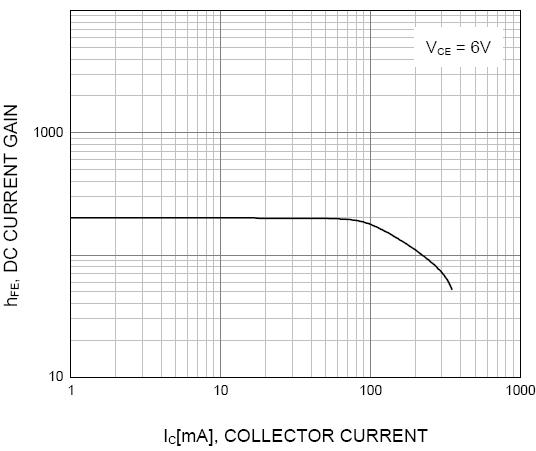

直流電流增益曲線

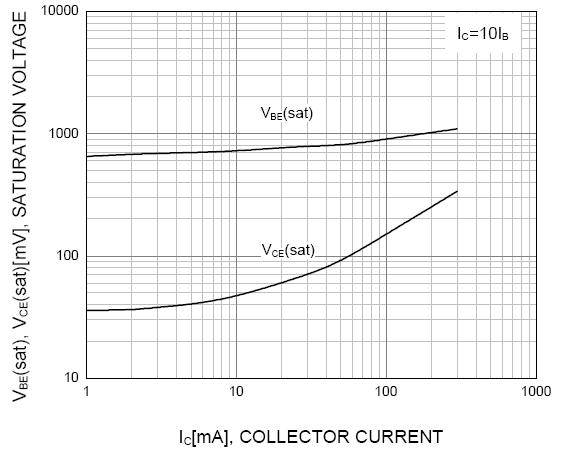

基極-發射飽和電壓曲線 集電極-射極飽和電壓曲線
輸出電容曲線
電流增益帶寬曲線

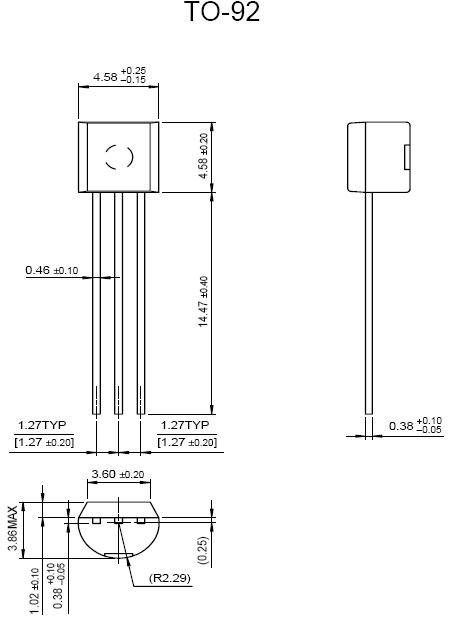

外形封裝圖
注：本譯文譯自FAIRCHILE公司 東芝 飛利浦的1815特性與之基本相同
