TDA2822/TDA2822M功能，特點介紹(中文資料)
TDA2822/TDA2822M功能，特點介紹
TDA2822集成電路具有靜態電流小、交叉失真小等特點，可組成雙聲道BTL電路。適用于便攜式、微小型收錄機、電腦音響中作功率放大。
1. TDA2822集成塊的內電路方框圖及引腳功能：
TDA2822集成電路有兩種封裝形式。其中二TDA2822采用16腳雙列封裝結構，TDA2822M采用8腳封裝結構，兩者內部等效電路基本相同。其集成塊的內電路方框圖如圖所示（以TDA2822M為例），各引腳之間的對應關系為：
TDA2822引腳號①②③④⑤⑥⑦⑧⑨⑩①＠＠＠⑥⑥
TDA2822M引腳號⑦一⑧④④①一②一一③④④⑤一⑥
以TDA2822M為例，其集成電路的引腳功能及數據見表所列。圖 TDA2822M集成塊的內電路方框圖
TDA2822/TDA2822M功能，特點介紹
TDA2822集成電路具有靜態電流小、交叉失真小等特點，可組成雙聲道BTL電路。適用于便攜式、微小型收錄機、電腦音響中作功率放大。
1. TDA2822集成塊的內電路方框圖及引腳功能：
TDA2822集成電路有兩種封裝形式。其中二TDA2822采用16腳雙列封裝結構，TDA2822M采用8腳封裝結構，兩者內部等效電路基本相同。其集成塊的內電路方框圖如圖所示（以TDA2822M為例），各引腳之間的對應關系為：
TDA2822引腳號①②③④⑤⑥⑦⑧⑨⑩①＠＠＠⑥⑥
TDA2822M引腳號⑦一⑧④④①一②一一③④④⑤一⑥

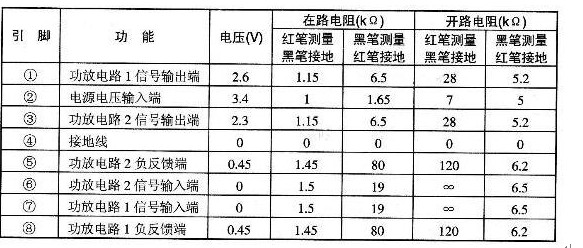

以TDA2822M為例，其集成電路的引腳功能及數據見表所列。圖 TDA2822M集成塊的內電路方框圖
2. TDA2822M典型應用電路
TDA2822與TDA2822M集成塊的典型應用電路基本相同，如圖所示。
3. TDA2822主要電參數
TDA2822與TDA2822M的電參數有些區別，TDA2822與TD2822M主要電參數見表所列。
4.信號流程
信號從TDA2822M的⑥、⑦腳進入IC內，經功率放大后從①、③腳輸出，去推動揚聲器或耳機發聲。在這部分電路中，C5. R3與R4, C6組成了左、右聲道功放電路的“茹貝爾”網絡
5.故障檢修提示
如故障屬左、右聲道均無聲，且檢查T(mén)DA2822M②腳與地間的供電均無問砰的話，則故障多為T(mén)DA2822M本身?yè)p壞引起的
