達林頓管TIP122、TIP127引腳及散熱設計
(2011/10/5 15:18:00)
常用達林頓管，比較好買的如

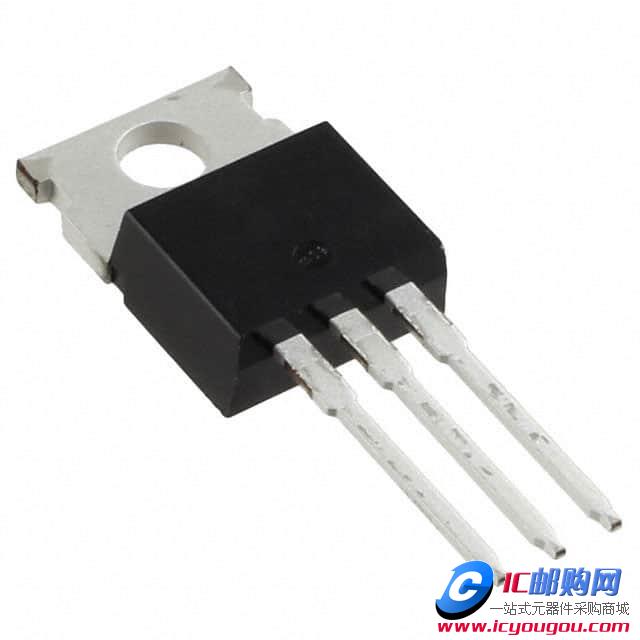

TIP122、TIP127系列，讓我異常困惑的就是這些管子的引腳設計，統一的B、C、E，散熱背連接的C腳！如果只有一個管子當然沒啥問題，可如果多個管子在同一個PCB上，那么最經濟、最緊湊的散熱方式無疑是共用散熱片 —— 奶奶的，問題來了，C是沒有辦法共（不喜歡接成射隨方式，功耗大）在一起的！
真不明白，這些管子當初設計的時候，為啥不把E做成散熱面？？？
網友評論：你們兩個PK到現在，還不承認是PK 。結果，討論的內容都跑題了。
LZ的疑惑我可以告訴你，為啥散熱器一定要集成在C極。由于一般的三極管是由2個PN結構成（當然達林頓管是4個PN結），一個是CB，另一個是BE（相信這個都知道）。但是，由于三極管放大作用的需要，兩個PN結的構造是完全不一樣的，其中CB結的面積較BE結要大得多，這樣有利于C區與散熱器連接，增大接觸傳熱面積。另外，三極管在工作時，正電荷是集中在E區的，由Ib的作用，而向C區擴散的。所以，Ic是受Ib控制的。由于C區電荷的流動是屬于擴散型，所以在工作時C區會釋放出大量的熱量。
根據以上兩個特點，足夠三極管的散熱器連接到C極而不連到E極的理由了吧。
網友評論：這是我準備用達林頓管的設計，你用MOS管，如何能做到比我這個電路抗干擾好？
**********************************
真看不出你這個電路比MOS管的抗干擾好在哪里
網友評論：為啥不把E做成散熱面
網友評論：
TIP122、TIP127系列，讓我異常困惑的就是這些管子的引腳設計，統一的B、C、E，散熱背連接的C腳！如果只有一個管子當然沒啥問題，可如果多個管子在同一個PCB上，那么最經濟、最緊湊的散熱方式無疑是共用散熱片 —— 奶奶的，問題來了，C是沒有辦法共（不喜歡接成射隨方式，功耗大）在一起的！真不明白，這些管子當初設計的時候，為啥不把E做成散熱面？？？
網友評論：你們兩個PK到現在，還不承認是PK 。結果，討論的內容都跑題了。
LZ的疑惑我可以告訴你，為啥散熱器一定要集成在C極。由于一般的三極管是由2個PN結構成（當然達林頓管是4個PN結），一個是CB，另一個是BE（相信這個都知道）。但是，由于三極管放大作用的需要，兩個PN結的構造是完全不一樣的，其中CB結的面積較BE結要大得多，這樣有利于C區與散熱器連接，增大接觸傳熱面積。另外，三極管在工作時，正電荷是集中在E區的，由Ib的作用，而向C區擴散的。所以，Ic是受Ib控制的。由于C區電荷的流動是屬于擴散型，所以在工作時C區會釋放出大量的熱量。
根據以上兩個特點，足夠三極管的散熱器連接到C極而不連到E極的理由了吧。
網友評論：這是我準備用達林頓管的設計，你用MOS管，如何能做到比我這個電路抗干擾好？
**********************************
真看不出你這個電路比MOS管的抗干擾好在哪里
網友評論：為啥不把E做成散熱面
網友評論：
71127算了，你是忘掉個電阻！
這是我準備用達林頓管的設計，你用MOS管，如何能做到比我這個電路抗干擾好？
（快下班時畫的圖，匆忙之間，忘記串個電阻了，哈哈）
Wxy8030 發表于 2011-7-28 17:29
