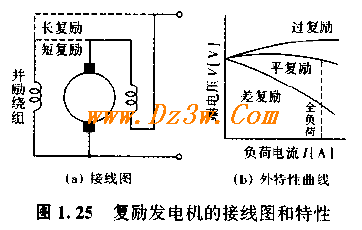

復勵發電機接線圖及特性
復勵發電機接線圖及特性
復勵發電機接線圖及特性
復勵發電機由并勵繞組和串勵繞組勵磁短復勵和長復勵是以并勵繞組連接點不同而分類的，發電機多用短復勵。復勵發電機的空載飽和特性和并勵發電機相同。
積復勵和差復勵這是以串勵繞組和并勵繞組的磁通為同方向還是反方向來定義的。積復勵中又有過復勵和平復勵兩種。過復勵的特性表現為：由串勵繞組得到的勵磁強，且如串勵發電機那樣，端電壓隨負荷電流增加而升高。平復勵的特性表現為：適當選擇串勵繞組的勵磁，可使空載端電壓和額定負荷電流時的端電壓相同。差復勵時串勵繞組和并勵繞組產生的磁通方向相反，負荷增加將引起電壓下降。
[用途］過復勵發電機用得不太多，通常用于需要補償發電機與負荷間電壓降的場合。
平復勵發電機同步發電機的勵磁機、船舶電源。
差復勵發電機焊接用（恒流電源）.
