電子管功放的業余調試指南
全部安裝焊接完畢后，應先將新裝機與電路圖仔細對照一遍，是否存在漏焊或接錯之處，屏極與柵極之間的元件不可緊貼，導線不可平行，全部檢查無誤，即可開始進行初調。
對初裝電子管功放機的朋友來說，由于電子管功放的工作電壓比晶體管功放高得多，而且其金屬底板即為負極，為防止疏忽而被*，調試與測量時最好單手操作，切勿用另一只手扶住底板。電源關斷后，機內的高壓濾波電容器內仍有儲存的高壓電荷，一旦觸及電容引線會遭*。每次關斷電源后，應將電容器正極通過低阻值電阻(直接對地短路會產生火花)對底板放電后，再檢測其他部分元件。
調試前功放尚未進入正常工作狀態，為保護音箱不致意外受損必須在輸出端子上先接上假負載代替音箱，其阻值為8-16Ω/20W。開機三分鐘后，密切注視機內是否有跳火或冒煙等異常現象，所有零部件的溫升是否正常。
1 測量各級電壓
先測量電源變壓器各檔交流電壓數值，全部測量無誤后再測量直流高壓。
初學者可先將萬用表負極用鱷魚夾與接地線或底板夾牢，再用正極表棒測量各級電壓。
直流高壓在輕載時應為交流高壓的1.4倍左右。測高壓時先將萬用表撥到直流500V檔。如交流高壓為320V時，經橋式整流后在濾波電容器兩端的直流高壓應為440V左右。
2 測量各電子管屏極電壓
圖8—14是測量各屏極電壓示意圖。
測量各屏極電壓為簡便起見，可按照圖8—14進行。準確的屏極電壓數值，應為該電子管屏極與陰極之間的電壓。
如功放管的屏極對地電壓為400V左右，而陰極電阻對地的壓降僅為數伏，故可忽略不計。但對采用屏陰分割式倒相管來說，由于屏極與陰極的負載電阻均為22kΩ，對地壓降很大，故必須測量屏陰之間的電壓才行。
3 柵極負壓的測量
圖8—15是功放管柵極負壓測量示意圖。
功放管的柵極負壓是隨著推動情號大小而變化的。測量功放管自給柵負偏壓時，必須在注入音頻信號后測量。準確的柵極負壓值應為柵極與陰極之間的數值，由于功放管對地壓降較小，往往可以忽略不計。
如果兩只功放管柵負壓相差較大時，先看前級推動電壓是否平衡，再通過調整柵極電阻來校準。
如果陰極電壓相差較大時，應先了解功放管的配對情況，并可互相調換試一下，最后則可通過調節陰極電阻的阻值，使兩管平衡。
4 功放管屏極電流的測量
圖8—16是屏極電流測量示意圖。
電子管推挽功放對功率管的配對工作沒有晶體管那樣嚴格，因為同一型號的晶體管放大系數也會有較大差異，參數一致性沒有電子管好。而電子管只要采用同一品牌，同一時期的產品，其放大特性基本相同。
對于電子管來說，如屬保存較久的管型，選配功放管的配對工作是必不可少的。比較簡單的辦法是用測量功故管的靜態電流與滿信號電流，兩者基本平衡，即可以配成一對。
測量時先將功放管屏極與輸出變壓器的連接點用電烙鐵焊開，分別將萬用電表拔到直流電流250-500mA檔串入屏極回路內，一般前級無推動信號時所測得的是該管的靜態電流，推動信號最強時所測值即為滿載信號電流。
如兩管推挽功率管靜態電流與滿載信號電流相差不大時，則可以通過調整功放管的陰極電阻與柵偏壓電阻來進行校準，使兩管電流達到基本平衡即可。如兩管電流數值相差很大時，只有調換新管。

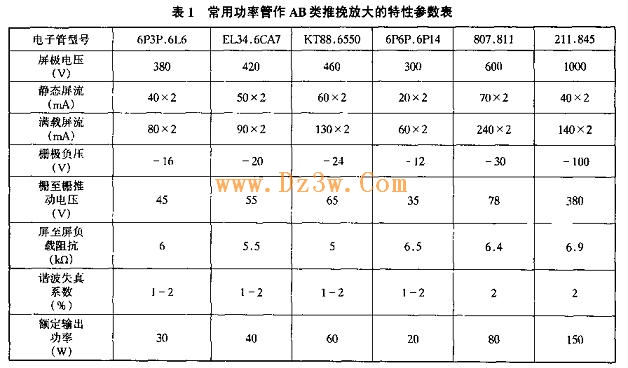

表8-1為常用功率管作AB類推挽放大的特性參數表。
5 負反饋電阻的調整
整機初調結束后，冉接上輸入級與輸出級之間的負反饋電阻，阻值一般在12—24kΩ之間，負反饋量控制在10-20dB之間：負反饋接入后，最明顯的感覺是背景噪聲大大減小。如接上負反饋電阻后，輸出功率增大，或伴有嘯叫聲，則表明輸出變壓器線圈相位接反，應將變壓器線圈相位調換。
6 輸入音頻信號
關斷電源卸下假負載，接上音箱，然后將音量電位器調至音量最小位置。從輸入端注入信號進行試聽。功放機一般輸入靈敏度為0.3—0.7V。可將CD、VCD、DVD、錄音卡座、調諧器等的線路輸出信號注入，音量電位器由小逐漸調至中等音量連續試聽1小時左右，如各部分均無異常現象，即可認為初裝順利。
但一般初裝中不可避免地出現諸多問題，如交流聲、雜聲、失真等現象，故可進一步進行復調。
