同步十進制可逆計數器CD40192中文資料
同步十進制可逆計數器CD40192中文資料
同步十進制可逆計數器CD40192中文資料
CD40192是同步十進制可逆計數器，具有雙時鐘輸入，并具有清除和置數等功能，其引腳排列及邏輯符號，如圖所示。
CD40192（同CC40192 74LS192）的功能見表，說明如下：
當清除端CR為高電平“1”時，計數器直接清零；CR置低電平則執行其他功能。
當CR為低電平，置數端 也為低電平時，數據直接從置數端J1、J2、J3、J4 置入計數器。
CD40192引腳圖

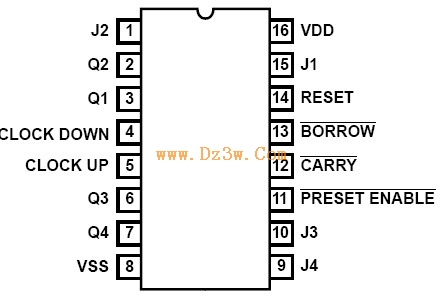

圖 CD40192引腳排列圖及邏輯符號
引腳功能：圖中：LD （11腳）— 置數端 CU(5腳) — 加計數端 CD(4腳) — 減計數端 C0 （12腳）－非同步進位輸出端 B0 （13腳）非同步借位輸出端。838電子
J1、J2、J3、J4 — 計數器輸入端. Q1、Q2、Q3、Q4 —數據輸出端 CR（14腳） — 清除端
當CR為低電平， LD 為高電平時，執行計數功能。執行加計數時，減計數端CD 接高電平，計數脈沖由CU輸入；在計數脈沖上升沿進行8421碼十進制加法計數。執行減計數時，加計數端CU接高電平，計數脈沖由減計數端CPD輸入.
表 CD40192功能表
輸ab126計算公式大全 入
| 輸 出
| ||||||||||
CR
| LD
| CPU
| CPD
| J4
| J3
| J2
| J1
| Q4
| Q3
| Q2
| Q1
|
1
| ×
| ×
| ×
| ×
| ×
| ×
| ×
| 0
| 0
| 0
| 0
|
0
| 0
| ×
| ×
| d
| c
| b
| A
| d
| c
| b
| a
|
0
| 1
| ↑
| 1
| ×
| ×
| ×
| ×
| 加 法 計 數
| |||
0
| 1
| 1
| ↑
| ×
| ×
| ×
| ×
| 減 法 計 數
| |||

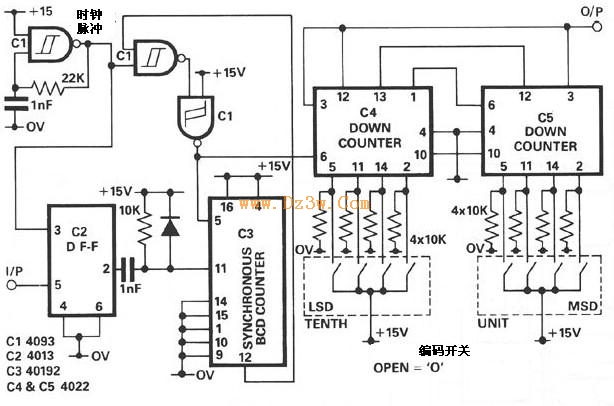

CD40192應用電路圖：非整數可編程脈沖分壓器
點擊查看：CC40192，CD40192引腳圖，功能表及時序圖
