位移位存儲總線寄存器CD4094中文資料
位移位存儲總線寄存器CD4094中文資料

CD4094是帶輸出鎖存和三態控制的串入/并出高速轉換器，具有使用簡單、功耗低、驅動能力強和控制靈活等優點。

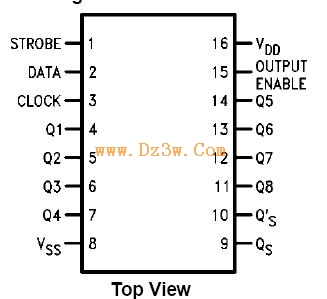

CD4094的引腳圖及引腳描述

其中(1)腳為鎖存端，

(2)腳為串行數據輸入端，

(3)腳為串行時鐘端。(1)腳為高電平時，8位并行輸出口Q1～Q8在時鐘的上升沿隨串行輸入而變化；(1)腳為低電平時，輸出鎖定。利用鎖存端可方便地進行片選和級聯輸出控制。

(15)腳為并行輸出狀態控制端，(15)腳為低電平時，并行輸出端處在高阻狀態，在用CD4094作顯示輸出時，可使顯示數碼閃爍。(

9)腳QS、(10)腳Q′S是串行數據輸出端，用于級聯。QS端在第9個串行時鐘的上升沿開始輸出，Q′S端在第9個串行時鐘的下降沿開始輸出。

當CD4094電源為5V時，輸出電流大于3．2MA，灌電流為1 MA。串行時鐘頻率可達2．5MHZ。

CD4094引腳圖

CD4094真值表：

Clock	Output Enable	Strobe	Data	Parallel Outputs 并行輸出		Serial Outputs 串行輸出
				Q1	QN	QS (Note 1)	Q S
↑	0	X	X	三態	三態	Q7	不變
↓	0	X	X	三態	三態	不變	Q7
↑	1	0	X	不變	不變	Q7	不變
↑	1	1	0	0	QN-1	Q7	不變
↑	1	1	1	1	QN-1	Q7	不變
↓	1	1	1	不變	不變	不變	Q7

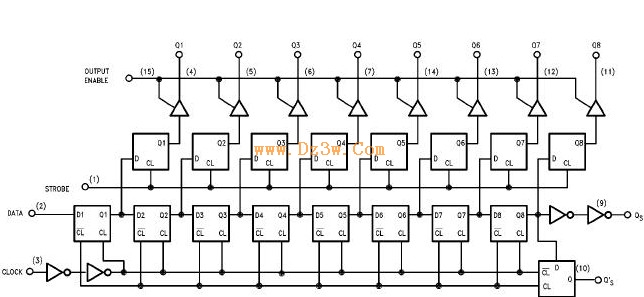

CD4094內部電路方框圖

Absolute Maximum Ratings 絕對最大額定值：

Supply Voltage電源電壓(VDD)	-0.5 to +18 VDC
Input Voltage輸入電壓 (VIN)	-0.5 to VDD +0.5 VDC
Storage Temperature Range儲存溫度范圍 (TS)	-65℃ to +150℃
Power Dissipation功耗 (PD)
Dual-In-Line 普通雙列封裝	700 mW
Small Outline 小外形封裝	500 mW
Lead Temperature 焊接溫度(TL)
Soldering, 10 seconds)（焊接10秒）	260℃

Recommended Operating Conditions 建議操作條件：

DC Supply Voltage 直流供電電壓 (VDD)	+3.0 to +15 VDC
Input Voltage輸入電壓 (VIN)	0 to VDD VDC
Operating Temperature Range工作溫度范圍 (TA)	-40℃ to +85℃

DC Electrical Characteristics 直流電氣特性：

Symbol符號	Parameter參數	Conditions 條件		-40°C		+25°C			+85°C		Units 單位
				最小	最大	最小	典型	最大	最小	最大
IDD	Quiescent Device Current靜態電流	VDD = 5.0V			20			20		150	μA
		VDD = 10V			40			40		300
		VDD = 15V			80			80		600
VOL	LOW Level Output Voltage 輸出低電平電壓	VDD=5.0V	|IO|≤1.μA		0.05		0	0.05		0.05	V
		VDD=10V			0.05		0	0.05		0.05
		VDD=15V			0.05		0	0.05		0.05
VOH	HIGH Level Output Voltage 輸出高電平電壓	VDD=5.0V	|IO|≤1μA	4.95		4.95	5.0		4.95		V
		VDD=10V		9.95		9.95	10.0		9.95
		VDD=15V		14.95		14.95	15.0		14.95
VIL	LOW Level Input Voltage 輸入低電平電壓	VDD = 5.0V, VO = 0.5V or 4.5V			1.5			1.5		1.5	V
		VDD = 10V, VO = 1.0V or 9.0V			3.0			3.0		3.0
		VDD = 15V, VO = 1.5V or 13.5V			4.0			4.0		4.0
VIH	HIGH Level Input Voltage 輸入高電平電壓	VDD = 5.0V, VO = 0.5V or 4.5V		3.5		3.5			3.5		V
		VDD = 10V, VO = 1.0V or 9.0V		7.0		7.0			7.0
		VDD = 15V, VO = 1.5V or 13.5V		11.0		11.0			11.0
IOL	LOW Level Output Current 輸出低電平電流 (Note 4)	VDD=5.0V,VO=0.4V		0.52		0.44	0.88		0.36		mA
		VDD=10V,VO=0.5V		1.3		1.1	2.25		0.9
		VDD=15V,VO=1.5V		3.6		3.0	8.8		2.4
IOH	HIGH Level Output Current 輸出高電平電流 (Note 4)	VDD=5.0V,VO =4.6V		-0.52		-0.44	0.88		-0.36		mA
		VDD =10V,VO= 9.5V		-1.3		-1.1	2.25		-0.9
		VDD=15V,VO =13.5V		-3.6		-3.0	8.8		-2.4
IIN	Input Current 輸入電流	VDD =15V,VIN =0V			-0.3			-0.3		-1.0	μA
		VDD=15V,VIN =15V			0.3			0.3		1.0
IOZ	3-STATE Output Leakage Current 3態輸出漏電流	VDD=15V,VIN=0V or 15V			1			1		10	μA

AC Electrical Characteristics 交流電氣特性：

Symbol 符號	Parameter 參數	Conditions 條件	最小	典型	最大	Units 單位
tPHL, tPLH	Propagation Delay Clock to QS	VDD = 5.0V		300	600	ns
		VDD = 10V		125	250
		VDD = 15V		95	190
tPHL, tPLH	Propagation Delay Clock to Q¢ S	VDD = 5.0V		230	460	ns
		VDD = 10V		110	220
		VDD = 15V		75	150	ns
tPHL, tPLH	Propagation Delay Clock to Parallel Out	VDD = 5.0V		420	840	ns
		VDD = 10V		195	390
		VDD = 15V		135	270
tPHL, tPLH	Propagation Delay Strobe to Parallel Out	VDD = 5.0V		290	580	ns
		VDD = 10V		145	290
		VDD = 15V		100	200
tPHZ	Propagation Delay HIGH Level to HIGH Impedance	VDD = 5.0V		140	280	ns
		VDD = 10V		75	150
		VDD = 15V		55	110
tPLZ	Propagation Delay LOW Level to HIGH Impedance	VDD = 5.0V		140	280	ns
		VDD = 10V		75	150
		VDD = 15V		55	110
tPZH	Propagation Delay HIGH Impedance to HIGH Level	VDD = 5.0V		140	280	ns
		VDD = 10V		75	150
		VDD = 15V		55	110
tPZL	Propagation Delay HIGH Impedance to LOW Level	VDD = 5.0V		140	280	ns
		VDD = 10V		75	150
		VDD = 15V		55	110
tTHL, tTLH	Transition Time過渡時間	VDD = 5.0V		100	200	ns
		VDD = 10V		50	100
		VDD = 15V		40	80
tSU	Set-Up Time Data to Clock 建立時間數據時鐘	VDD = 5.0V	80	40		ns
		VDD = 10V	40	20
		VDD = 15V	20	10
tr, tf	Maximum Clock Rise and Fall Time最大時鐘上升和下降時間	VDD = 5.0V	1			ms
		VDD = 10V	1
		VDD = 15V	1
tPC	Minimum Clock Pulse Width最小時鐘脈沖寬度	VDD = 5.0V	200	100		ns
		VDD = 10V	100	50
		VDD = 15V	83	40
tPS	Minimum Strobe Pulse Width	VDD = 5.0V	200	100		ns
		VDD = 10V	80	40
		VDD = 15V	70	35
fmax	Maximum Clock Frequency 最大時鐘頻率	VDD = 5.0V	1.5	3.0		MHz
		VDD = 10V	3.0	6.0
		VDD = 15V	4.0	8.0
CIN	Input Capacitance 輸入電容	Any Input		5.0	7.5	pF

測試電路和3態時序圖

時序圖
