7448是7段顯示譯碼器,輸出高電平有效的譯碼器。



工作電壓:5V



7448除了有實現7段顯示譯碼器基本功能的輸入（DCBA）和輸出（Ya～Yg）端外，7448還引入了燈測試輸入端（LT）和動態滅零輸入端（RBI），以及既有輸入功能又有輸出功能的消隱輸入/動態滅零輸出（BI/RBO）端。

由7448真值表可獲知7448所具有的邏輯功能：

（1）7段譯碼功能（LT=1，RBI=1）

在燈測試輸入端（LT）和動態滅零輸入端（RBI）都接無效電平時，輸入DCBA經7448譯碼，輸出高電平有效的7段字符顯示器的驅動信號，顯示相應字符。除DCBA = 0000外，RBI也可以接低電平，見表1中1～16行。

（2）消隱功能（BI=0）

此時BI/RBO端作為輸入端，該端輸入低電平信號時，表1倒數第3行，無論LT 和RBI輸入什么電平信號，不管輸入DCBA為什么狀態，輸出全為“0”，7段顯示器熄滅。該功能主要用于多顯示器的動態顯示。

（3）燈測試功能（LT = 0）

此時BI/RBO端作為輸出端， 端輸入低電平信號時，表1最后一行，與 及DCBA輸入無關，輸出全為“1”，顯示器7個字段都點亮。該功能用于7段顯示器測試，判別是否有損壞的字段。

（4）動態滅零功能（LT=1，RBI=1）

此時BI/RBO端也作為輸出端，LT 端輸入高電平信號，RBI 端輸入低電平信號，若此時DCBA = 0000，表1倒數第2行，輸出全為“0”，顯示器熄滅，不顯示這個零。DCBA≠0，則對顯示無影響。該功能主要用于多個7段顯示器同時顯示時熄滅高位的零。

7448/SN7448引腳圖

7448/SN7448 引腳功能圖

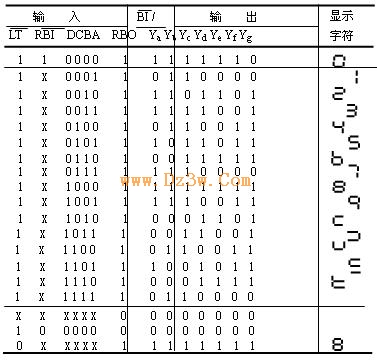

7448/SN7448真值表如表1

表1：

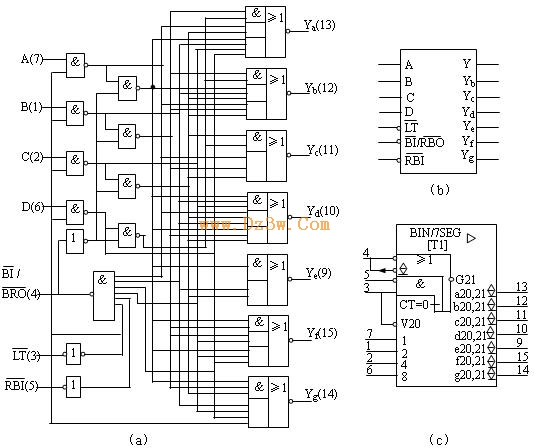

圖2給出了7448的邏輯圖，方框圖和符號圖。由符號圖可以知道，4號管腳端具有輸入和輸出雙重功能。作為輸入（BI）低電平時，G21為0，所有字段輸出置0，即實現消隱功能。作為輸出（RBO），相當于LT，及CT0的與墳系，即LT=1，RBI=0，DCBA=0000時輸出低電平，可實現動態滅零功能。3號（LT）端有效低電平時，V20=1，所有字段置1，實現燈測試功能。

圖2 7段顯示譯碼器7448（a）邏輯圖方框圖符號圖
