CD4051/CC4051是單8通道數字控制模擬電子開關，有三個二進控制輸入端A、B、C和INH輸入，具有低導通阻抗和很低的截止漏電流。幅值為4.5～20V的數字信號可控制峰值至20V的模擬信號。例如，若VDD＝+5V，VSS＝0，VEE＝-13.5V，則0～5V的數字信號可控制-13.5～4.5V的模擬信號。這些開關電路在整個VDD-VSS和VDD-VEE電源范圍內具有極低的靜態功耗，與控制信號的邏輯狀態無關。當INH輸入端＝“1”時，所有的通道截止。三位二進制信號選通8通道中的一通道，可連接該輸入端至輸出。
CD4052/CC4052是一個差分4通道數字控制模擬開關，有A、B兩個二進制控制輸入端和INH輸入，具有低導通阻抗和很低的截止漏電流。幅值為4.5～20V的數字信號可控制峰峰值至20V的模擬信號。例如，若V DD=+5V，VSS=0，VEE=-13.5V，則0～5V的數字信號可控制-13.5～4.5V的模擬信號，這些開關電路在整個VDD-VSS和VDD-VEE電源范圍內具有極低的靜態功耗，與控制信號的邏輯狀態無關，當INH輸入端=“1”時，所有通道截止。二位二進制輸入信號選通4對通道中的一通道，可連接該輸入至輸出。
CD4053/CC4053是三2通道數字控制模擬開關，有三個獨立的數字控制輸入端A、B、C和INH輸入，具有低導通阻抗和低的截止漏電流。幅值為4.5～20V的數字信號可控制峰-峰值至20V的數字信號。例如若VDD＝+5，VSS＝0，VEE＝-13.5V，則0～5V的數字信號可控制-13.5～4.5V的模擬信號。這些開關電路在整個VDD-VSS和VDD－VEE電源范圍內具有極低的靜態功耗，與控制信號的邏輯狀態無關。當INH輸入端＝“1”時，所有通道截止�？刂戚斎霝楦唠娖綍r，“0”通道被選，反之，“1”通道被選。
CD4051 CD4052 CD4053真值表
| ||||||
INPUT STATES 輸入狀態
| “ON” CHANNELS “開”通道
| |||||
INHIBIT禁止
| C
| B
| A
| CD4051B
| CD4052B
| CD4053B
|
0
| 0
| 0
| 0
| 0
| 0X, 0Y
| cx, bx, ax
|
0
| 0
| 0
| 1
| 1
| 1X, 1Y
| cx, bx, ay
|
0
| 0
| 1
| 0
| 2
| 2X, 2Y
| cx, by, ax
|
0
| 0
| 1
| 1
| 3
| 3X, 3Y
| cx, by, ay
|
0
| 1
| 0
| 0
| 4
|
| cy, bx, ax
|
0
| 1
| 0
| 1
| 5
|
| cy, bx, ay
|
0
| 1
| 1
| 0
| 6
|
| cy, by, ax
|
0
| 1
| 1
| 1
| 7
|
| cy, by, ay
|
1
| *
| *
| *
| NONE
| NONE
| NONE
|
CD4051引腳功能說明
| ||
引腳號
| 符號
| 功能
|
1 2 4 5 12 13 14 15
| IN/OUT
| 輸入/輸出端
|
9 10 11
| A B C
| 地址端
|
3
| OUT/IN
| 公共輸出/輸入端
|
6
| INH
| 禁止端
|
7
| VEE
| 模擬信號接地端
|
8
| Vss
| 數字信號接地端
|
16
| VDD
| 電源+
|
CD4052引腳功能說明
| ||
引腳號
| 符號
| 功能
|
1 2 4 5
| IN/OUT
| Y 通道輸入/輸出端
|
11 12 14 15
| IN/OUT
| X 通道輸入/輸出端
|
9 10
| A B
| 地址端
|
3
| OUT/IN
| Y 公共輸出/輸入端
|
13
| OUT/IN
| X 公共輸出/輸入端
|
6
| INH
| 禁止端
|
7
| VEE
| 模擬信號接地端
|
8
| Vss
| 數字信號接地端
|
16
| VDD
| 電源+
|
CD4053引腳功能說明
| ||
引腳號
| 符號
| 功能
|
1 2 3 5 12 13
| by bx cx cy ay ax
| 輸入/輸出端
|
9 10 11
| c b a
| 控制端
|
14
| OUT/IN ax or ay
| 公共輸出/輸入端 ax or ay
|
15
| OUT/IN bx or by
| 公共輸出/輸入端 bx or by
|
4
| OUT/IN cx or cy
| 公共輸出/輸入端 cx or cy
|
6
| INH
| 禁止端
|
7
| VEE
| 模擬信號接地端
|
8
| Vss
| 數字信號接地端
|
16
| VDD
| 電源+
|

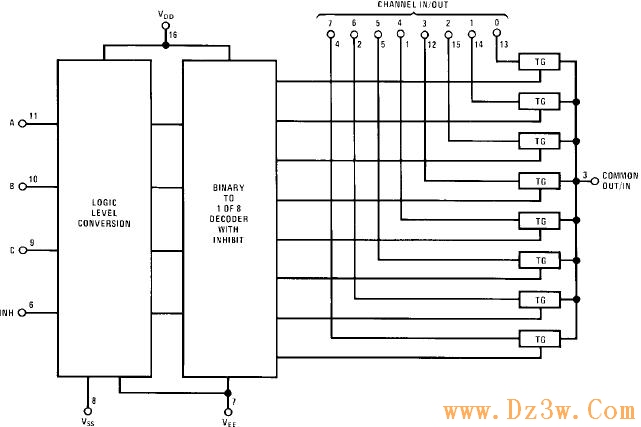

CD4051邏輯圖

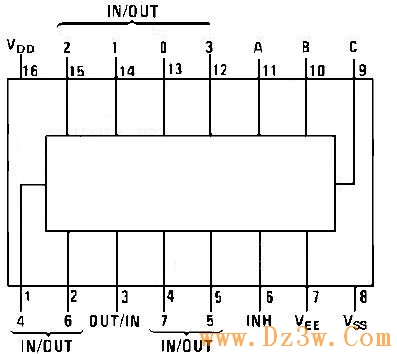

CD4051引腳圖

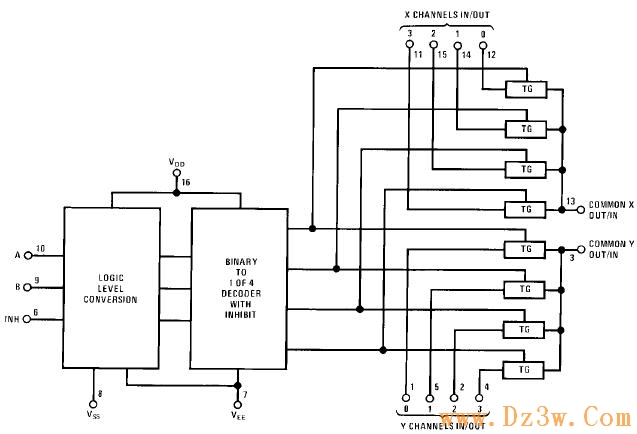

CD4052邏輯圖

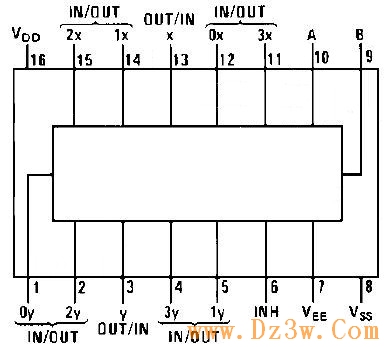

CD4052引腳圖

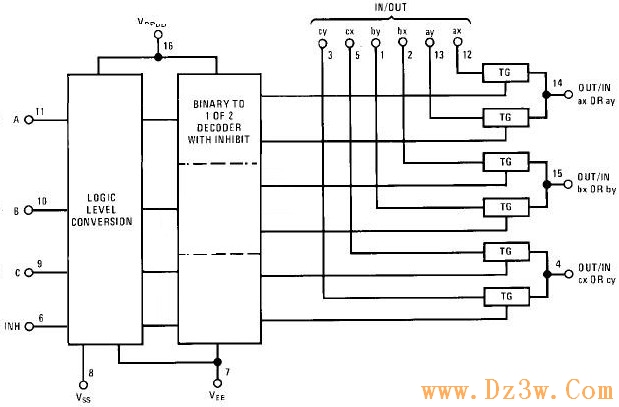

CD4053邏輯圖

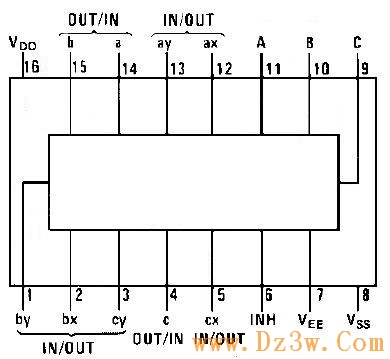

CD4053引腳圖
Absolute Maximum Ratings 絕對最大額定值：
DC Supply Voltage 直流供電電壓 (VDD)
| −0.5 VDC to +18 VDC
|
Input Voltage輸入電壓 (VIN)
| −0.5 VDC to VDD +0.5 VDC
|
Storage Temperature Range 儲存溫度范圍(TS)
| −65℃ to +150℃
|
Power Dissipation功耗 (PD)
| |
Dual-In-Line 普通雙列封裝
| 700 mW
|
Small Outline 小外形封裝
| 500 mW
|
Lead Temperature 焊接溫度(TL)
| |
Soldering, 10 seconds)（焊接10秒）
| 260℃
|
Recommended Operating Conditions 建議操作條件：
DC Supply Voltage 直流供電電壓 (VDD)
| +5 VDC to +15 VDC
|
Input Voltage輸入電壓 (VIN)
| 0V to VDD VDC
|
Operating Temperature Range工作溫度范圍 (TA)
| |
CD4051BC/CD4052BC/CD4053BC
| −55℃ to +125℃
|
DC Electrical Characteristics 直流電氣特性：
Symbol 符號
| Parameter 參數
| Conditions 條件
| −55℃
| +25°
| 125℃
| Units 單位
| ||||||
最小
| 最大
| 最小
| 典型
| 最大
| 最小
| 最大
| ||||||
Control A, B, C and Inhibit 控制A，B，C和禁止
| ||||||||||||
IIN
| Input Current 輸入電流
| VDD=15V, VEE =0V VIN =0V
|
| −0.1
|
| −10−5
| −0.1
|
| −1.0
| μA
| ||
VDD =15V,VIN =15V VEE =0V
|
| 0.1
|
| 10−5
| 0.1
|
| 1.0
| |||||
IDD
| Quiescent Device Current靜態電流
| VDD = 5V
|
| 5
|
|
| 5
|
| 150
| μA
| ||
VDD = 10V
|
| 10
|
|
| 10
|
| 300
| |||||
VDD = 15V
|
| 20
|
|
| 20
|
| 600
| |||||
Signal Inputs (VIS) and Outputs (VOS) 信號輸入(VIS)和輸出(VOS)
| ||||||||||||
RON
| “ON” Resistance (Peak for VEE ≤ VIS ≤ VDD)
| RL=10kΩ (any channel selected)
| VDD = 2.5V, VEE = −2.5V or VDD =5V, VEE= 0V
|
| 800
|
| 270
| 1050
|
| 1300
| Ω
| |
VDD = 5V, VEE = −5V or VDD=10V, VEE = 0V
|
| 310
|
| 120
| 400
|
| 550
| Ω
| ||||
VDD = 7.5V, VEE =−7.5V or VDD=15V, VEE = 0V
|
| 200
|
| 80
| 240
|
| 320
| Ω
| ||||
ΔRON
| Δ “ON” Resistance Between Any Two Channels
| RL=10kΩ (any channel selected)
| VDD = 2.5V, VEE =−2.5V or VDD= 5V, VEE = 0V
|
|
|
| 10
|
|
|
| Ω
| |
VDD = 5V VEE = −5V or VDD=10V, VEE = 0V
|
|
|
| 10
|
|
|
| Ω
| ||||
VDD = 7.5V, VEE =−7.5V or VDD=15V, VEE = 0V
|
|
|
| 5
|
|
|
| Ω
| ||||
“OFF” Channel Leakage Current, any channel “OFF”
| VDD =7.5V, VEE=−7.5V O/I=±7.5V, I/O=0V
|
| ±50
|
| ±0.01
| ±50
|
| ±500
| nA
| |||
“OFF” Channel Leakage Current, all channels “OFF” (Common OUT/IN)
| Inhibit = 7.5V
| CD4051
|
| ±200
|
| ±0.08
| ±200
|
| ±2000
| nA
| ||
VDD = 7.5V, VEE = −7.5V,
| D4052
|
| ±200
|
| ±0.04
| ±200
|
| ±2000
| ||||
O/I = 0V I/O = ±7.5V
| CD4053
|
| ±200
|
| ±0.02
| ±200
|
| ±2000
| ||||
