SG3525中文資料
電壓調節芯片SG3525 具體的內部結構如圖1 所示。其中，腳16 為SG3525 的基準電壓源輸出，精度可以達到（5.1±1％）V，采用了溫度補償，而且設有過流保護電路。腳5，腳6，腳7 內有一個雙門限比較器，內電容充放電電路，加上外接的電阻電容電路共同構成SG3525 的振蕩器。振蕩器還設有外同步輸入端(腳3)。腳1 及腳2 分別為芯片內誤差放大器的反相輸入端、同相輸入端。該放大器是一個兩級差分放大器，直流開環增益為70dB 左右。
根據系統的動態、靜態特性要求，在誤差放大器的輸出腳9 和腳1 之間一般要添加適當?shù)姆答佈a(bǔ)償網絡。

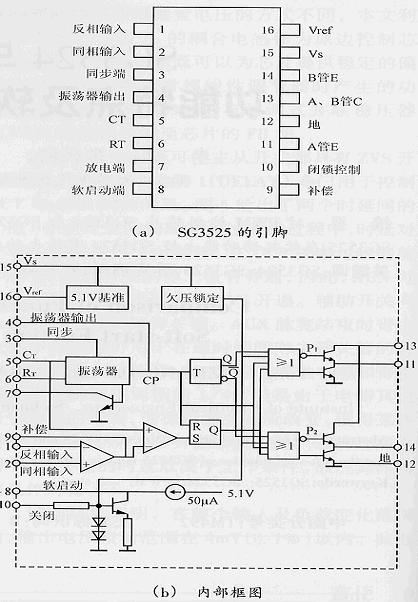

圖1 3525 內部引腳和框圖
SG3525中文資料
電壓調節芯片SG3525 具體的內部結構如圖1 所示。其中，腳16 為SG3525 的基準電壓源輸出，精度可以達到（5.1±1％）V，采用了溫度補償，而且設有過流保護電路。腳5，腳6，腳7 內有一個雙門限比較器，內電容充放電電路，加上外接的電阻電容電路共同構成SG3525 的振蕩器。振蕩器還設有外同步輸入端(腳3)。腳1 及腳2 分別為芯片內誤差放大器的反相輸入端、同相輸入端。該放大器是一個兩級差分放大器，直流開環增益為70dB 左右。
根據系統的動態、靜態特性要求，在誤差放大器的輸出腳9 和腳1 之間一般要添加適當?shù)姆答佈a(bǔ)償網絡。
圖1 3525 內部引腳和框圖
1.各部分功能：
a 基準電壓源: 基準電壓源是一個三端穩壓電路，其輸入電壓VCC 可在（8～35）V 內變化，通常采用+15V，其輸出電壓VST＝5.1V，精度±1%，采用溫度補償，作為芯片內部電路的電源，也可為芯片外圍電路提供標準電源，向外輸出電流可達400mA，沒有過流保護電路。
b 振蕩電路： 由一個雙門限電壓均從基準電源取得，其高門限電壓VH=3.9 V，低門限電壓VL=0.9,內部橫流源向CT 充電，其端壓VC 線性上升，構成鋸齒波的上升沿，當VC=VH時比較器動作，充電過程結束，上升時間t1 為：
t1= 0.67RTCT
比較器動作時使放電電路接通，CT 放電，VC 下降并形成鋸齒波的下降沿，當VC=VL時比較器動作，放電過程結束，完成一個工作循環，下降時間間t2 為：
t2=1.3RDCT
注意：此時間即為死區時間
鋸齒波的基本周期T 為BR>T=t1+t2=(0.67RT+1.3RD)CT
因?yàn)镽D《RT => t2《 t1
由上可見鋸齒波的上升沿遠長于下降沿，因此上升沿作為工作沿，下降沿作為回掃沿。
c誤差放大器：由兩級差分放大器構成，其直流開環放大倍數為80dB 左右，電壓反饋信號uf 從端子1 接至放大器反相輸入端，放大器同相輸入端接基準電壓。該誤差放大器共模輸入電壓范圍是1.5V-5.2V。
d PWM 信號產生及分相電路： 比較器的反相端接誤差放大器的輸出信號ue，而振蕩器的輸出信號uc 則加到比較器的同相輸入端，比較器的輸出信號為PWM 信號，該信號經鎖存器鎖存，分相電路由二進制計數器和兩個或非門構成，其輸入信號為振蕩器的時鐘信號，并用時鐘信號的前沿觸發，輸出為頻率減半的互補方波，這些方波和PWM 信號輸入到或非門邏輯電路。其結果是，所有的輸入為負時，輸出為正。這樣P1、P2的輸出每半周期交替為正，其寬度和PWM 信號的負脈沖相等。脈沖很窄的時鐘信號輸入到邏輯或非門電路，可使兩個門的輸出同時有一段低電平，以產生死區時間。
e 脈沖輸出級電路:輸出末級采用推挽輸出電路，驅動場效應功率管時關斷速度更快.11 腳和14 腳相位相差180°，拉電流和灌電流峰值達200mA。由于存在開閉滯后，使輸出和吸收間出現重迭導通。在重迭處有一個電流尖脈沖，起持續時間約為100ns。可以在13 腳處接一個約0.1uf 的電容濾去電壓尖峰。

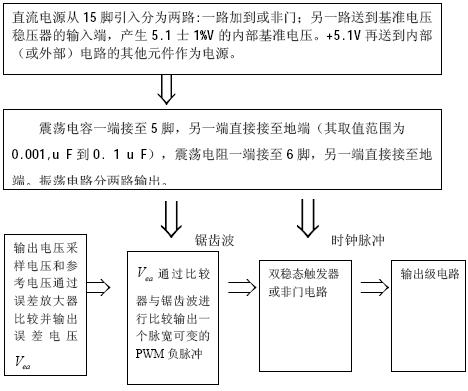

2 工作過程分析
圖2 3525 各點工作波形

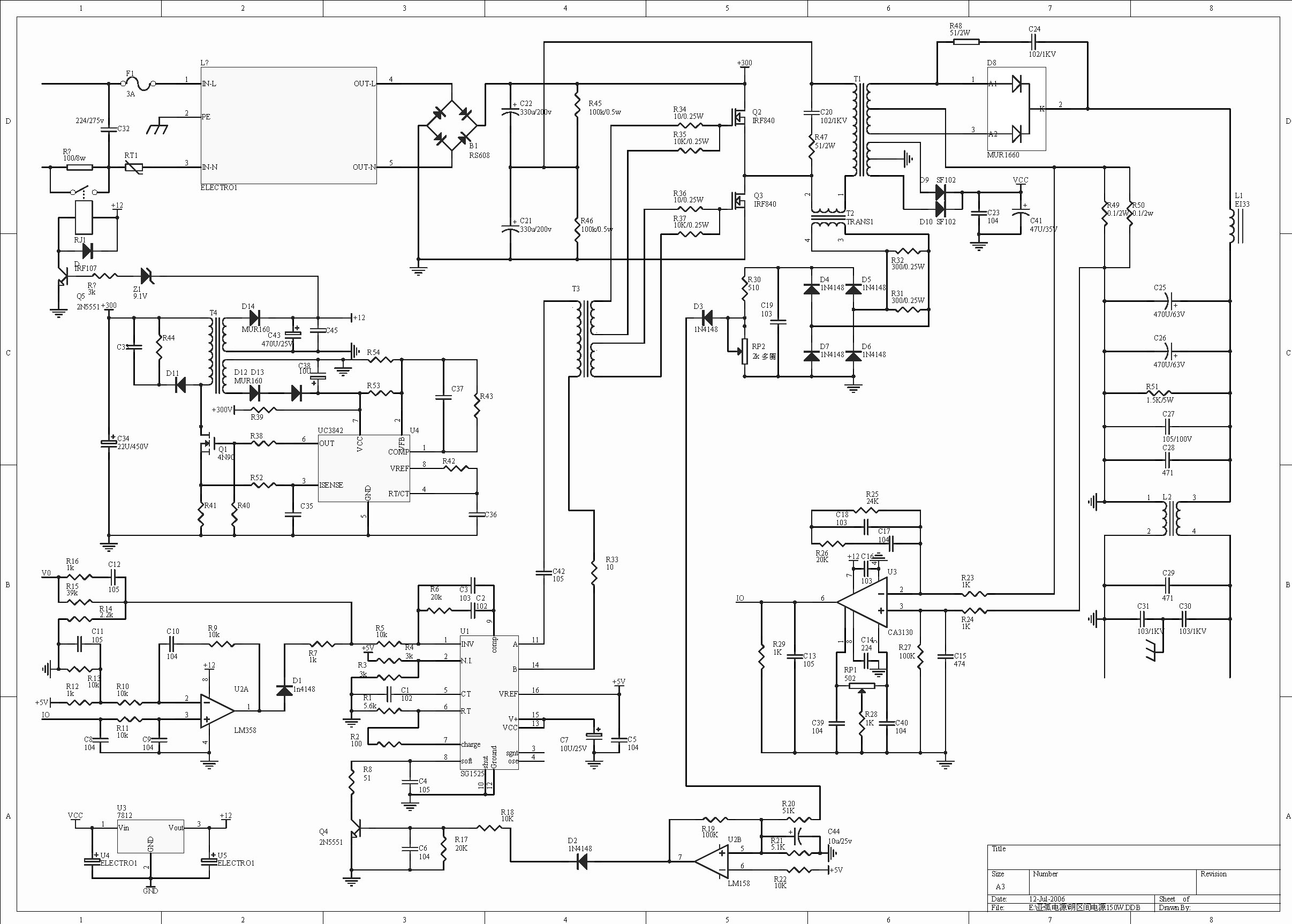

最后一點是關于保護電路，直接拉低10 腳，其實也可以拉低8 腳，這樣有好處也有壞處，自己琢磨吧。貼一張實際電路圖。希望對大家有幫助。
