功放芯片LM1875中文資料
功放芯片LM1875中文資料
功放芯片LM1875中文資料
LM1875功能概述
LM1875是美國國家半導體器件公司生產的音頻功放電路，采用V型5 腳單列直插式塑料封裝結構。如圖1所示，LM1875在±25V電源電壓RL=4Ω時可獲得20W的輸出功率，在±30V電源8Ω負載獲得30W的功率，內置有多種保護電路。廣泛應用于汽車立體聲收錄音機、中功率音響設備，具有體積小、輸出功率大、失真小等特點。
LM1875引腳圖及封裝圖
電路特點：
[1].單列5腳直插塑料封裝，僅5只引腳。
[2].開環增益可達90dB。
[3].極低的失真，1kHz，20W時失真僅為0.015%。
[4].AC和DC短路保護電路。
[5].超溫保護電路。
[6].峰值電流高達4A。
[7].極寬的工作電壓范圍（16-60V）。
[8].內置輸出保護二極管。
[9].外接元件非常少，TO-220封裝。
[10].輸出功率大，Po=20W(RL=4Ω)。
LM1875極限參數：
LM1875極限參數
| ||
參數名稱
| 極限值
| 單位
|
電源電壓(Vs)
| 60
| V
|
輸入電壓(Vin)
| -VEE-Vcc
| V
|
工作結溫(Tj)
| +150
| ℃
|
存儲結溫(Tstg)
| -65-+150
| ℃
|
點擊下載:高保真功放芯片LM1875 datasheet

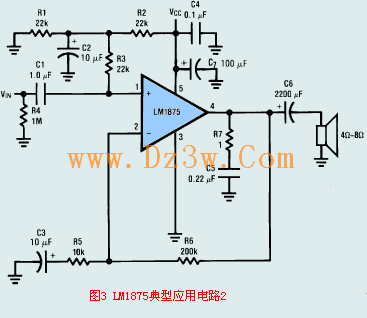

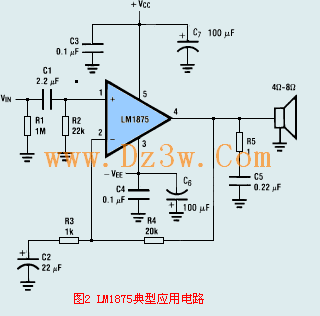

典型應用電路

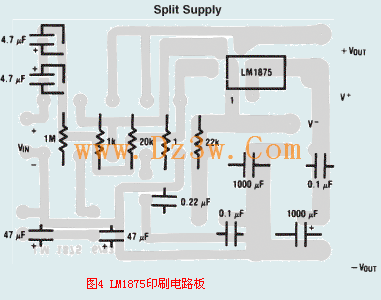

PCB設計參考圖
