5Wx2雙聲道伴音功放芯片LA42352中文資料
5Wx2雙聲道伴音功放芯片LA42352中文資料
5Wx2雙聲道伴音功放芯片LA42352中文資料
LA42352特征：
•輸出功率 5W× 2聲道（Vcc= 18V，RL= 8Ω ，總諧波失真= 10％ ）
•內置直流音量控制。
•內置待機功能。
•內置過熱保護。

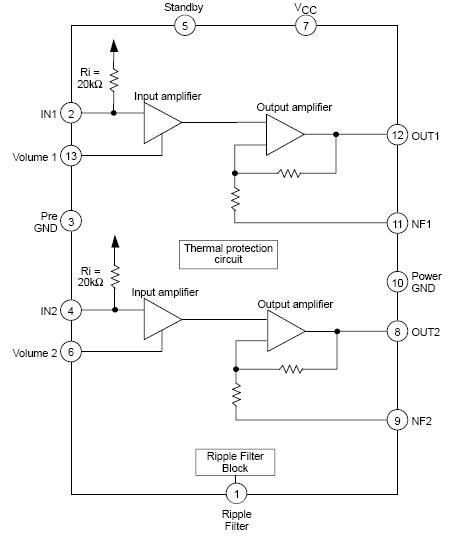

LA42352內部結構及引腳圖
LA42352引腳圖，方框圖
引腳功能：
1 ripple filter紋波濾波器
2 1 IN 信號輸入
3 PRE GND 前置放大器接地
4 2 IN 信號輸入
5 standby 待機
6 2 直流音量控制
7 VCC電源+
8 2 OUT輸出
9 負反饋
10 PWR GND接地
11 負反饋
12 1 OUT輸出
13 1 直流音量控制
LA42352電氣參數
極限參數：
Parameter 參數
| Symbol 符號
| Conditions 條件
| 數值
| Unit 單位
|
Maximum supply voltage 最大供電電壓
| VCC max
| No signal 無信號
| 24
| V
|
Allowable power dissipation 允許功耗
| Pd max
| Infinite heat sink
| 15
| W
|
Maximum junction temperature 最高結溫
| Tj max
|
| 150
| ℃
|
Thermal resistance 熱阻
| θjc
|
| 3
| ℃/W
|
Operating temperature 操作溫度
| Topr
|
| -25 to +75
| ℃
|
Storage temperature 存儲溫度
| Tstg
|
| -40 to +150
| ℃
|
推薦工作參數：
Parameter 參數
| Symbol符號
| Conditions 條件
| 數值
| Unit 單位
|
Recommended supply voltage 推薦電源電壓
| VCC
|
| 18
| V
|
Recommended load resistance 推薦負載電阻
| RL
|
| 8
| Ω
|
Allowable operating voltage range 允許工作電壓范圍
| VCC op
|
| 10 to 22
| V
|
LA42352典型應用電路圖
