三端穩壓器lm7824中文資料
LM7824引腳圖
三端穩壓集成電路極限參數：
三端穩壓器lm7824中文資料
LM7824引腳圖
圖1 LM7824外形引腳排列圖管腳圖
圖2 78XX內部電路圖

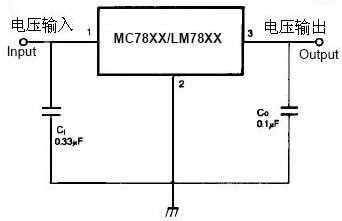

圖3 78XX參照測試電路
Electrical Characteristics 電氣特性 (MC7824)LM7824
(參照測試電路 ,0°C < TJ < 125°C, IO =500mA, VI =33V, CI=0.33ìF, CO=0.1ìF, 除非另有說明)
Parameter 參數
| Symbol 符號
| Conditions 條件
| MC7824 LM7824
| 單位
| |||
最小
| 典型
| 最大
| |||||
Output Voltage 輸出電壓
| VO
| TJ =+25℃
| 23
| 24
| 25
| V
| |
5.0mA ≤ IO ≤ 1.0A, PO ≤ 15W VI =27V to 38V
| 22.8
| 24
| 25.25
| ||||
Line Regulation 線性調整率 (Note1)
| Regline
| TJ =+25℃
| VI =27V to 38V
| -
| 17
| 480
| mV
|
VI =30V to 36V
| -
| 6
| 240
| ||||
Load Regulation 負載調整率 (Note1)
| Regload
| TJ =+25℃
| IO =5mA to 1.5A
| -
| 15
| 480
| mV
|
IO =250mA to 750mA
| -
| 5.0
| 240
| ||||
Quiescent Current 靜態電流
| IQ
| TJ =+25℃
| -
| 5.2
| 8.0
| mA
| |
Quiescent Current Change 靜態電流變化
| ΔIQ
| IO =5mA to 1.0A
| -
| 0.1
| 0.5
| mA
| |
VI =27V to 38V
| -
| 0.5
| 1
| ||||
Output Voltage Drift 輸出電壓漂移
| ΔVO/ΔT
| IO =5mA
| -
| -1.5
| -
| mV/℃
| |
Output Noise Voltage 輸出噪聲電壓
| VN
| f =10Hz to 100KHz, TA =+25℃
| -
| 60
| -
| μV/Vo
| |
Ripple Rejection 紋波抑制
| RR
| f =120Hz VI =28V to 38V
| 50
| 67
| -
| dB
| |
Dropout Voltage 電壓差
| VDrop
| IO =1A, TJ=+25℃
| -
| 2
| -
| V
| |
Output Resistance 輸出電阻
| rO
| f =1KHz
| -
| 28
| -
| mΩ
| |
Short Circuit Current 短路電流
| ISC
| VI =35V, TA=+25℃
| -
| 230
| -
| mA
| |
Peak Current 峰值電流
| IPK
| TJ =+25℃
| -
| 2.2
| -
| A
| |
三端穩壓集成電路極限參數：
Parameter 參數
| Symbol 符號
| Value
| 單位
| |
Input Voltage輸入電壓
| (for VO =5V to 18V)
| VI
| 35
| V
|
(for VO =24V)
| VI
| 40
| V
| |
Thermal Resistance Junction-Cases熱阻(結到殼) (TO-220)
| RθJC
| 5
| ℃/W
| |
Thermal Resistance Junction-Air熱阻(結到空氣) (TO-220)
| RθJA
| 65
| ℃/W
| |
Operating Temperature Range工作溫度范圍
| TOPR
| 0 ~ +125
| ℃
| |
Storage Temperature Range儲存溫度范圍
| TSTG
| -65 ~ +150
| ℃
| |

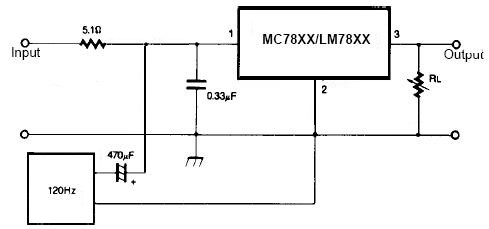

圖4 紋波抑制電路

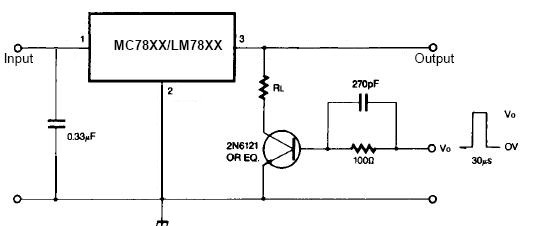

圖5 負載調節控制電路

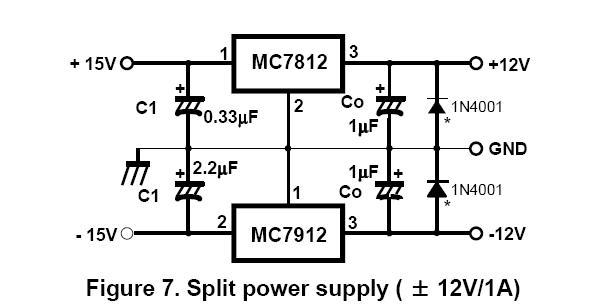

圖6 與79XX系列三端穩壓構成的正負對稱輸出電壓電路圖

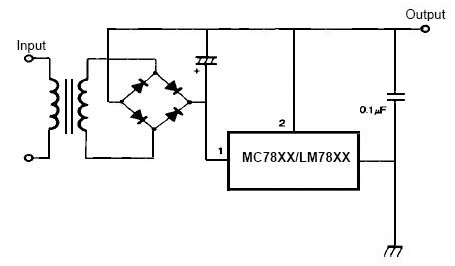

圖7 典型應用電路圖

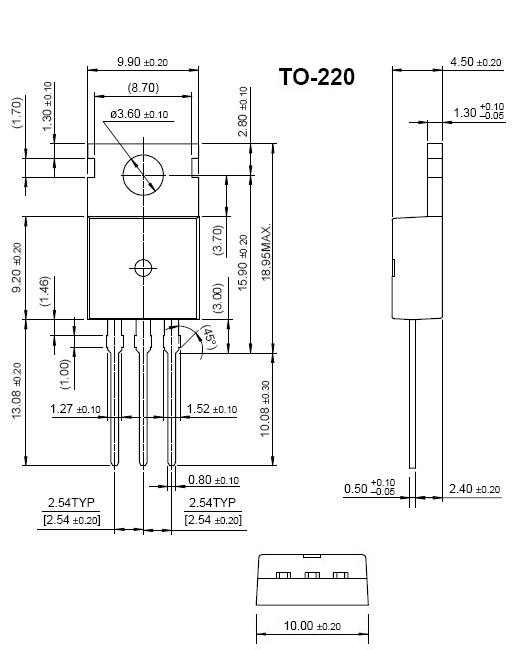

圖8 TO-220封裝圖片

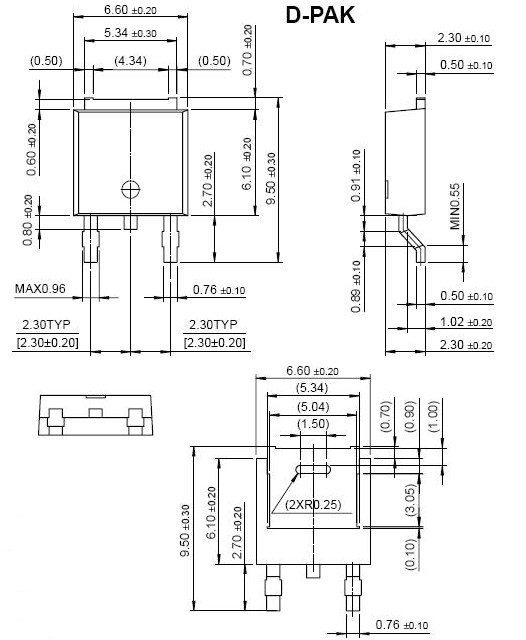

圖9 D-PAK封裝圖
