大電流三端穩壓器LM350中文資料
LM350功能及特點
LM350 是可調節的三端正電壓穩壓器，在輸出電壓范圍為1.2伏到33伏時能提供超過3.0安的電流。此穩壓器非常易于使用，只需要兩個外部電阻來設置輸出電壓。此外還有內部限流、熱關斷和安全區補償使之基本能防止燒斷保險絲。LM350 服務于多種應用場合，包括局部穩壓、卡上穩壓。該設備還可用來制做一種特別簡單的可調節的開關穩壓器.
LM350 服務于多種應用場合，包括局部穩壓、卡上穩壓。該設備還可用來制做一種特別簡單的可調節的開關穩壓器，一種可編程的輸出穩壓器，或者，通過在調節點和輸出之間接一個固定電阻， LM350 能被用作精密的穩流器。
-
確保3.0 安輸出電流 -
輸出在 1 . 2 伏和 33 伏之間可調節 -
負載調整率：典型 0 . 1 % -
電源調整率：典型值 0 . 005 % ／伏 -
內部熱過載保護 -
不隨溫度變化的內部短路電流限制 -
輸出晶體管安全區域補償 -
對高壓應用采取浮空工作 -
標準 3 引腳晶體管封裝 -
避免準備多種固定電壓
LM350引腳圖

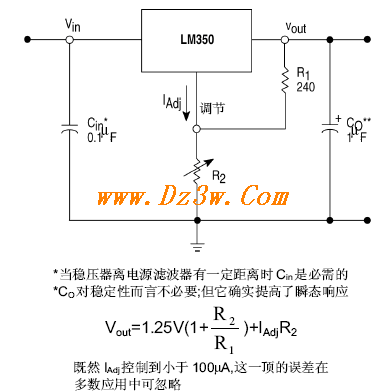

LM350典型應用電路圖

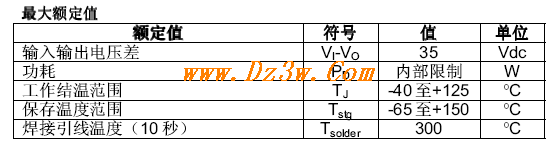

LM350極限參數

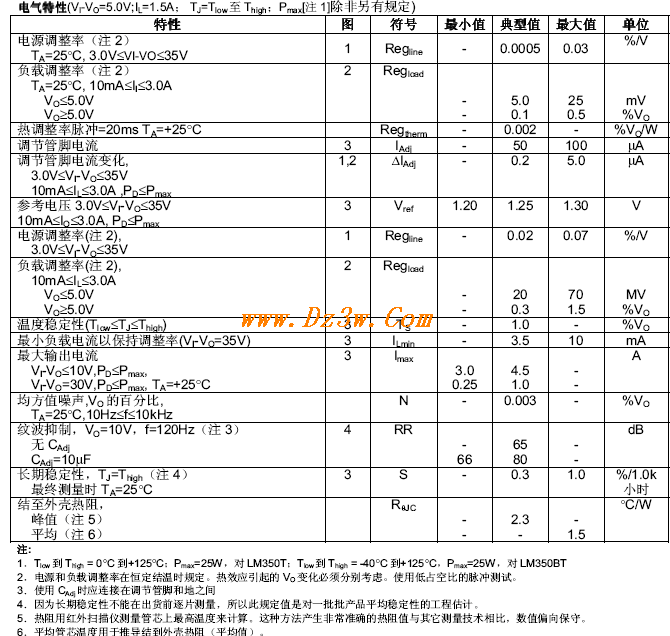

LM350電氣特性

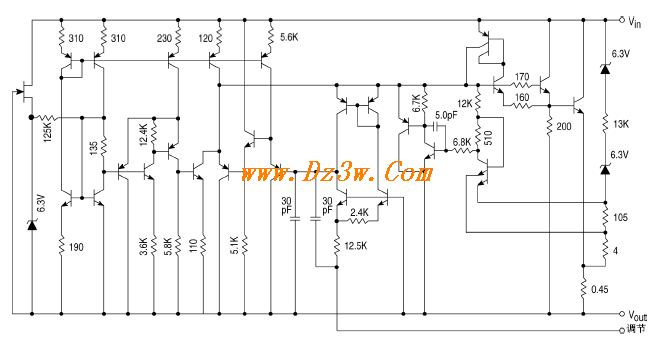

LM350內部電路簡圖

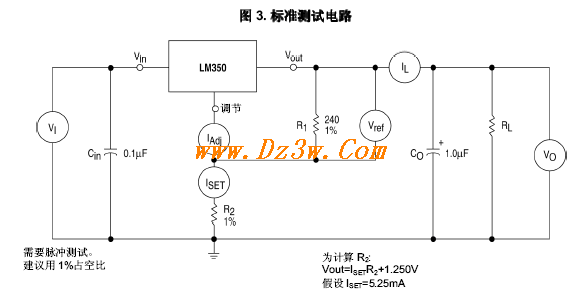

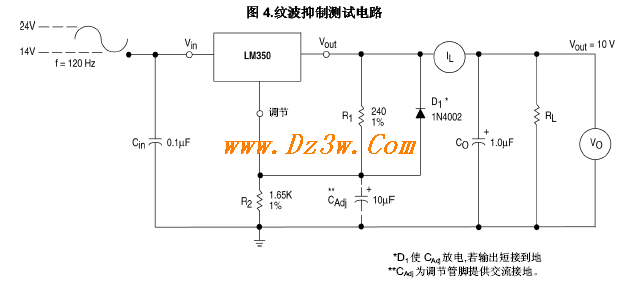

LM350測試電路

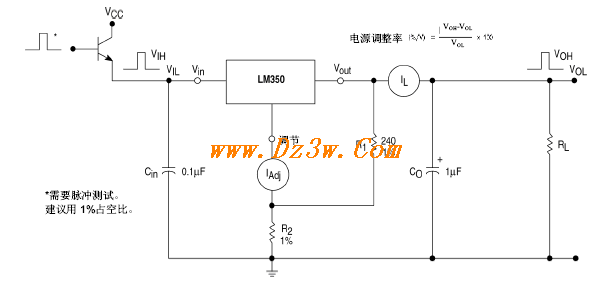

圖 1 ．電源調整率和 △ IAdjl 電源測試電路

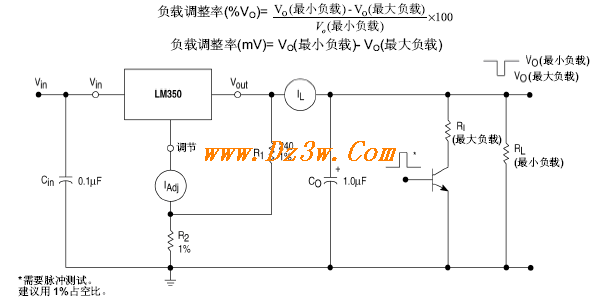

圖 2 ．負載調整率和 △ IAdjl 負載測試電路

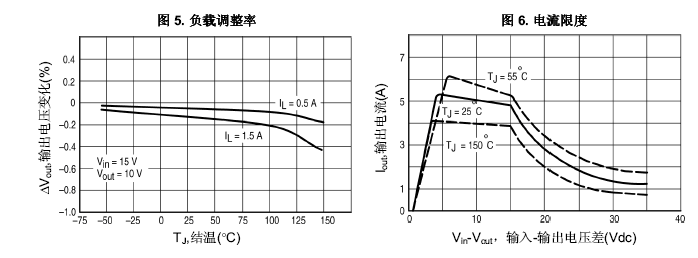

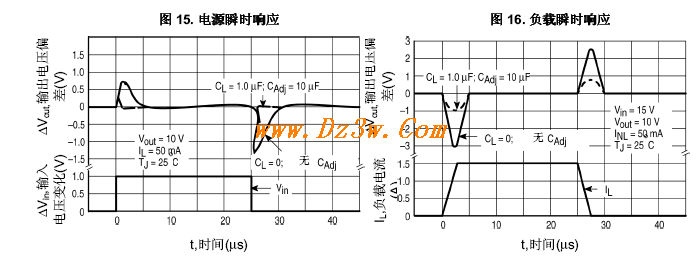

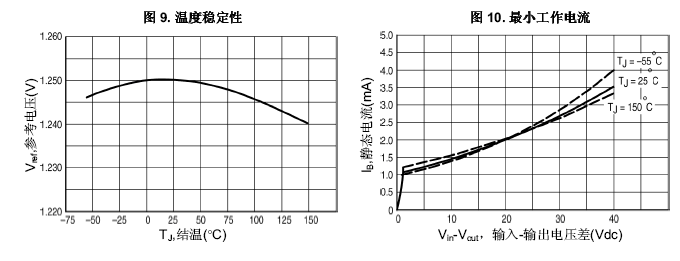

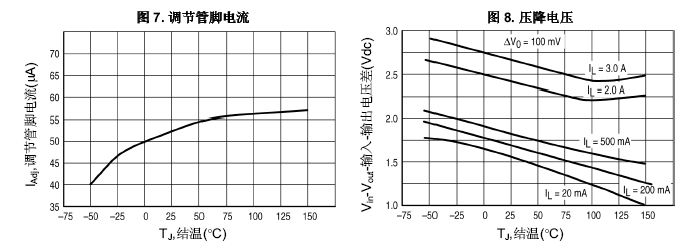

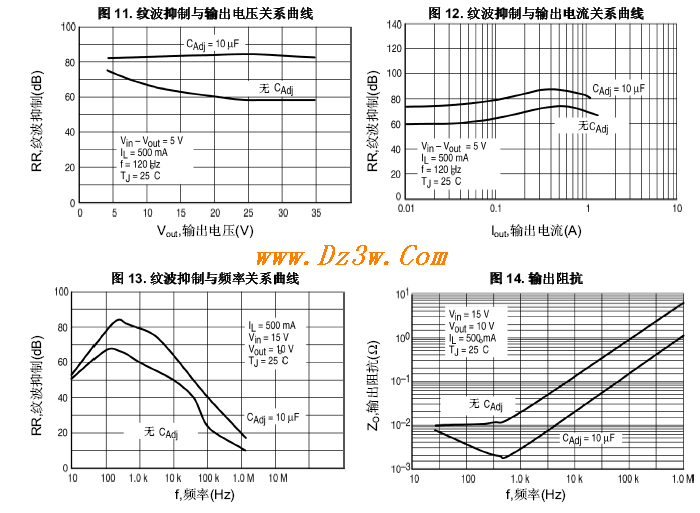

LM350特性關線曲線
LM350 是三端浮動穩壓器。工作時， LM350 建立并保持其輸出端與調節端之間 1.25V 的標稱參考電壓（ Vref ）。這一參考電壓由 R1（見圖 17 ) 轉換成編程電流（IpRoG ) ，該恒定電流經 R2流到地。穩壓輸出由下式給出：
因為流入調節端的電流(IAdj)在式中代表誤差項，所以 LM350 設計中控制 IAdj小于100uA并保持恒定。為達到這一點，所有靜態工作電流都回到輸出端。這樣就強制需要最小負載電流。如果負載電流小于這最小值，輸出電壓會上升。
因為 LM350 是浮動穩壓器，所以只有電路兩端電壓差對性能是重要的，工作在對地呈高電壓也就成為可能。
負載調整率
LM350 能提供極好的負載調整率，但為實現最優性能需要注意幾點。編程電阻（ R1）應在盡可能靠近穩壓器處連接，使與參考電壓有效串聯的線路壓降最小，避免調整率變差。 R2的接地端可以回接到靠近負載接地端，以提供遠程接地取樣并改善負載調整率。
外部電容
建議使用0.1uF片電容或1.0uF鉭電容作為輸入旁路電容Cin以減小對輸入電源阻抗的敏感性。可通過把調節端旁路到地來改進紋波抑制。該電容 CAdj防止紋波在輸出電壓增大而放大。在 10V 應用中， 10uF 電容能在 120Hz處改進脈動抑制約 15dB 。
盡管 LM350 在無輸出電容時是穩定的，但象其它反饋電路一樣，某些值的外部電容會引起過份振蕩。 1.0uF鉭電容或25uF鋁電解電容作為輸出電容 ( Co ）會消除這一現象并保證穩定性。
保護二極管
當外部電容應用于集成電路穩壓器時，有時必須加保護二極管以防止電容經低電流點對穩壓器放電。圖 18 顯示了在輸出電壓超過 25V 所推薦的或高電容值（ Co > 25uF, CAdj＞10uF ）時帶所推薦的保護二極管的 LM350 。二極管D1防止輸入短路時C0經集成電路放電。二極管 D2防止輸出短路時電容 CAdj 向集成電路放電。二極管D1和D2的組合防止輸入短路時 CAdj通過集成電路放電。
LM350應用電路圖
圖 18 ．帶保護二極管的電壓穩壓器

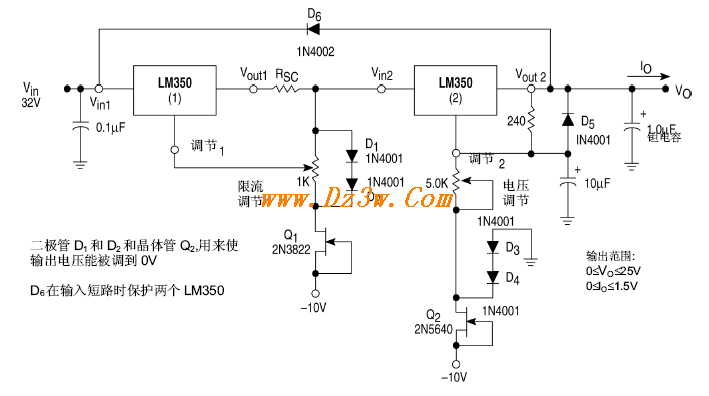

圖 19 ．帶可調電流限度和輸出電壓的“實驗室”電源

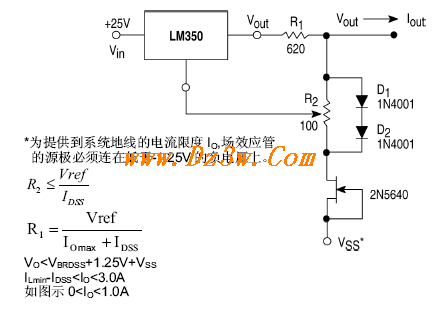

圖 20 ．可調節電流限流器
圖 21 . 5.0V 電子關斷穩壓器

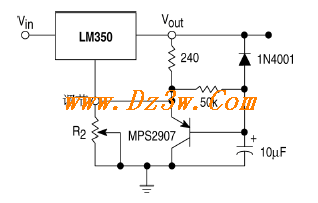

圖 22 ．LM350軟啟動穩壓器

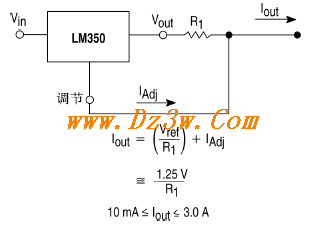

圖 23 ．LM350恒流器

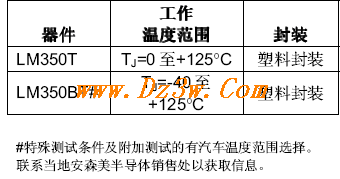

LM350訂購信息

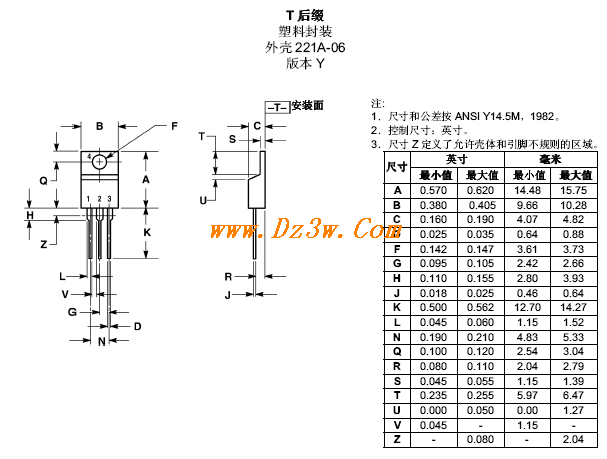

LM350封裝尺寸
