MAX4834/MAX4835功能簡述
MAX4834/MAX4835是低壓差(LDO) 線性穩壓器,具有精確的限流開關,以及集成的FLAG 或RESET 功能。這些器件工作于2.5V 至5.5V 電源,在預置輸出電壓下可以提供高達250mA 的負載電流。預置輸出電壓為1.8V/2.5V/2.8V/3.0V/3.3V。MAX4834/MAX4835 提供可編程的軟啟動控制功能,可
以消除啟動過程中的錯誤復位。MAX4834 在負載電流超過限制時向系統發出FLAG 信號。MAX4835 在輸出電壓下降到低于門限值時向系統發出RESET 信號。另外,反向電流保護電路可以防止電流從輸出流進輸入。其它特性還包括90µA低靜態電流和0.1µA關斷電流。
MAX4834/MAX4835 提供節省空間的6 引腳SOT23 與TDFN 封裝。
每款器件都工作在-40°C 至+85°C 擴展級溫度范圍。
如需1.5V 至3.3V 范圍內、增量為100mV 的其它可編程輸出電壓,請與廠商聯系。
如需與該器件引腳兼容的100mA 產品,請參考MAX4832/MAX4833。與該器件引腳兼容的500mA 產品,請參考MAX4836/MAX4837。
MAX4834/MAX4835特點

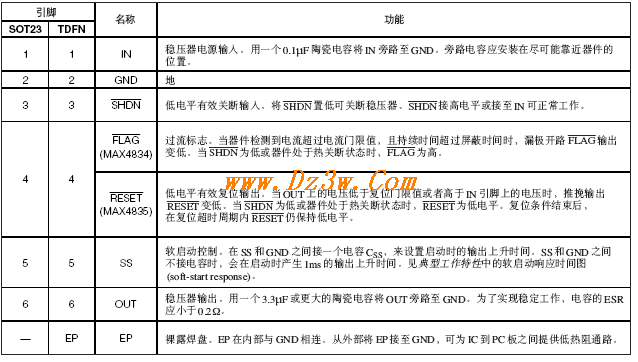

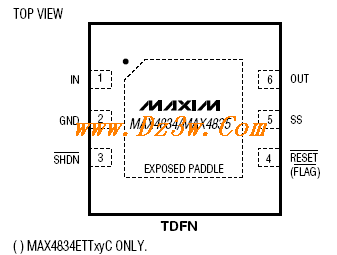

引腳說明

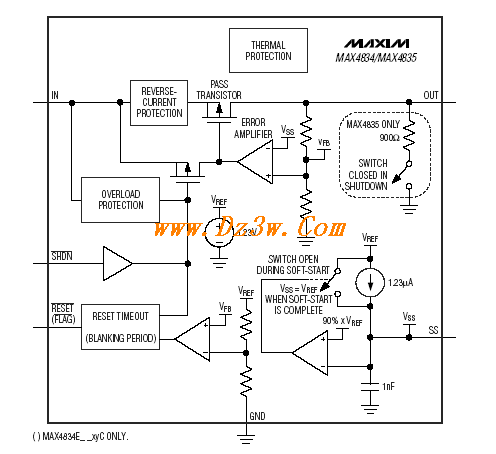

MAX4834/MAX4835內部結構圖

本文作者:
信息來源:本站原創

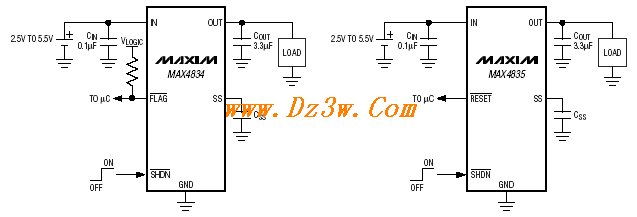

MAX4834/MAX4835典型應用電路

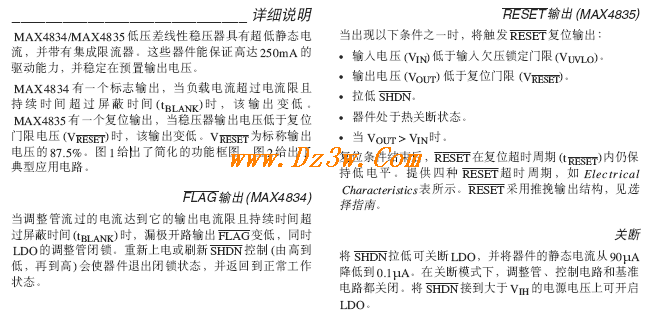

關斷放電電路(MAX4835)
在關斷模式下,OUT通過900Ω 的內部電阻進行放電。
OUT 到IN 反向電流
當輸出電壓大于輸入電壓時,內部調整管關閉。當VOUT>VIN 時,為避免對輸入電源反向充電,IN 電流確保低于3µA。
電流限制
MAX4834/MAX4835 包含一套精確的內部限流電路。即使OUT與地短接也不會損壞器件。
如果負載電流超過電流限且持續時間超過屏蔽時間(見FLAG輸出部分),MAX4834 會發生閉鎖。在軟啟動過程中,過載條件不會引起器件閉鎖。過載條件下,在溫度達到熱限制之前,MAX4835 將電流保持為限流值;一旦結溫達到+165°C,就會發生熱關斷。
熱關斷
當結溫(TJ) 超過+165°C 時,LDO的調整管會關斷從而降低結溫。當IC 的結溫降低了15°C 后,LDO的調整管重新打開,即在持續熱過載條件下會產生脈沖輸出。
軟啟動
在上電過程中,軟啟動確保輸出緩慢上升,從而減小了浪涌峰值電流。請參考典型工作特性中的軟啟動響應(softstartresponse) 時間圖。軟啟動時間(tSS)由下式給出:
tSS = CSS (ms)
式中CSS 的單位為nF。
10nF 的軟啟動電容(CSS) 會產生10ms 的軟啟動時間tSS。內部設置了一個1ms 的最小軟啟動時間,這樣即使在SS 引腳和地之間不加任何外部電容的情況下,也能確保輸出緩慢上升。重新上電或者刷新SHDN 控制時,器件會進入軟啟動模式。
電容選擇以及穩壓器穩定性
為了能在整個溫度范圍和負載電流高達250mA 的情況下穩定工作,使用一個ESR <0.2Ω 的3.3µF (最小) 陶瓷輸出電容。為降低噪聲并改善負載瞬態響應、穩定性和電源抑制,可使用更大的輸出電容,如10µF (需注意一些陶瓷電容的電容值和ESR 會隨溫度變化而發生較大變化) 。
X7R電容在整個-40°C到+85°C 的工作溫度范圍內都具有很好的性能。
為了提高電源抑制能力并改善瞬態響應,可在IN 和GND之間接一個0.1µF 的電容。在純阻性負載或負載電流高達250mA 的情況下,MAX4834/MAX4835 都能保持穩定。
15kV ESD 保護
在OUT和GND之間接一個3.3µF 或更高容值的陶瓷電容會在OUT端提供15kV (人體模型) ESD保護。電容的ESR值應小于0.2Ω。
復位瞬態抑制
復位電路不受短時的VOUT 跌落影響。典型工作特性給出了不會觸發復位輸出的Maximum Transient Duration vs.
Reset Threshold Overdrive 關系曲線圖。該曲線圖是通過測試瞬間跌落的輸出電壓產生的,輸出電壓從VOUT 開始跌落,并終止在低于復位門限的某電平上,圖中給出了該電平低于復位門限的幅度(復位門限過驅動)。曲線圖給出了在不觸發復位脈沖情況下,一個VOUT 跌落可以具有的最大典型脈寬。隨著跌落幅度的增大(即比復位門限低出更大的幅度),最大允許脈寬降低。典型情況下,一個比復位門限值僅低10mV 的VOUT 跌落,若持續時間不超過54µs,則不會觸發復位脈沖。
布局
當使用TDFN 封裝時,將其裸露焊盤接至GND,從而為IC 到印刷電路板之間的熱傳遞提供一個低熱阻通路。
本文作者:
信息來源:本站原創
MAX4834/MAX4835參數

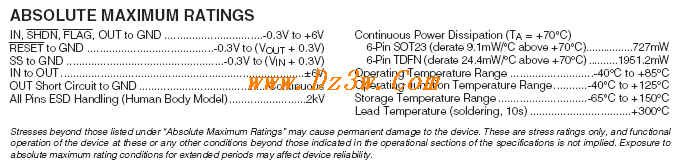

極限參數

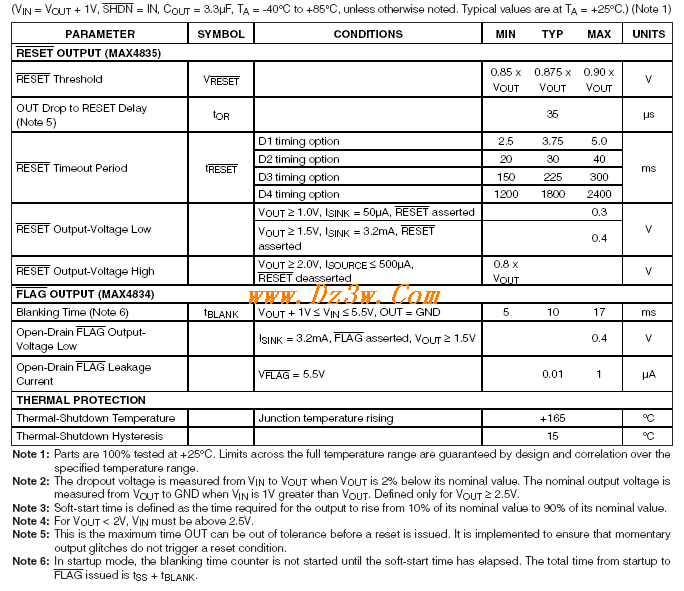

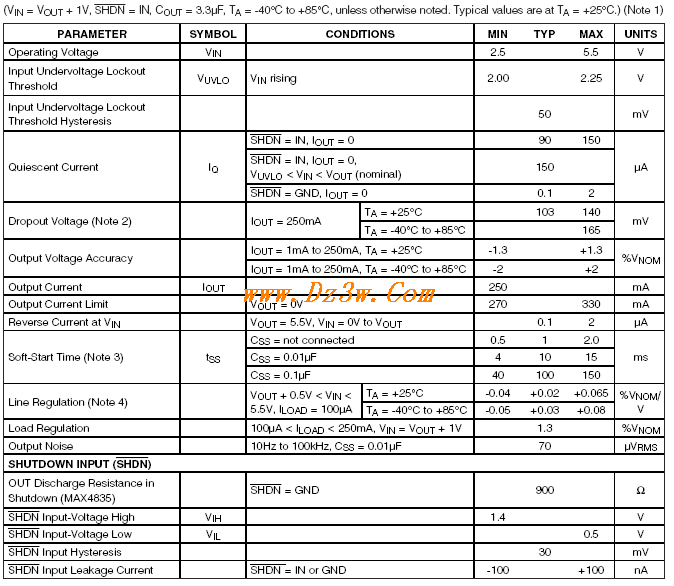

電氣參數


本文作者:
信息來源:本站原創

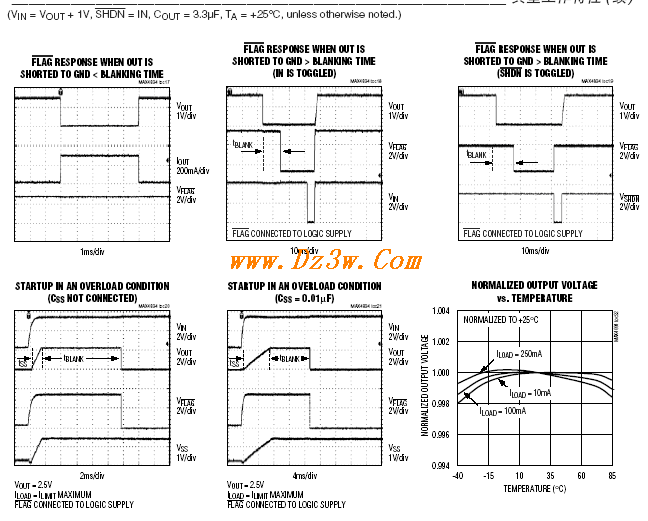

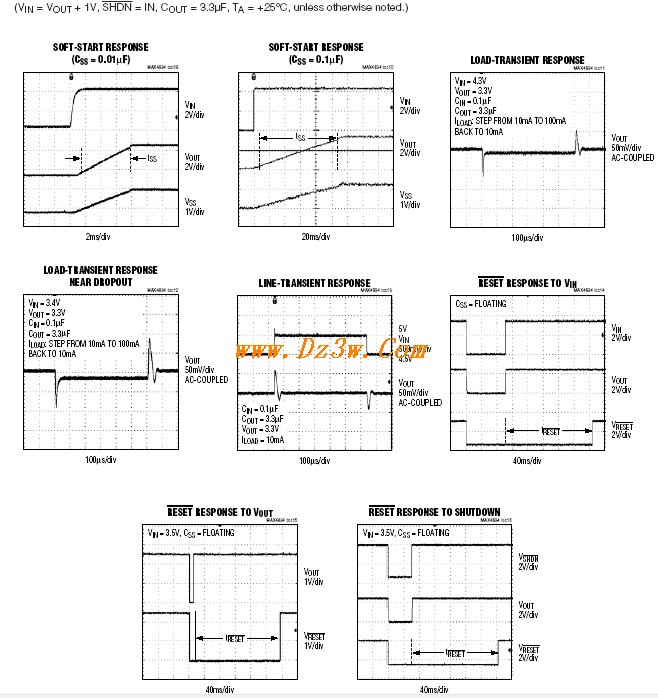

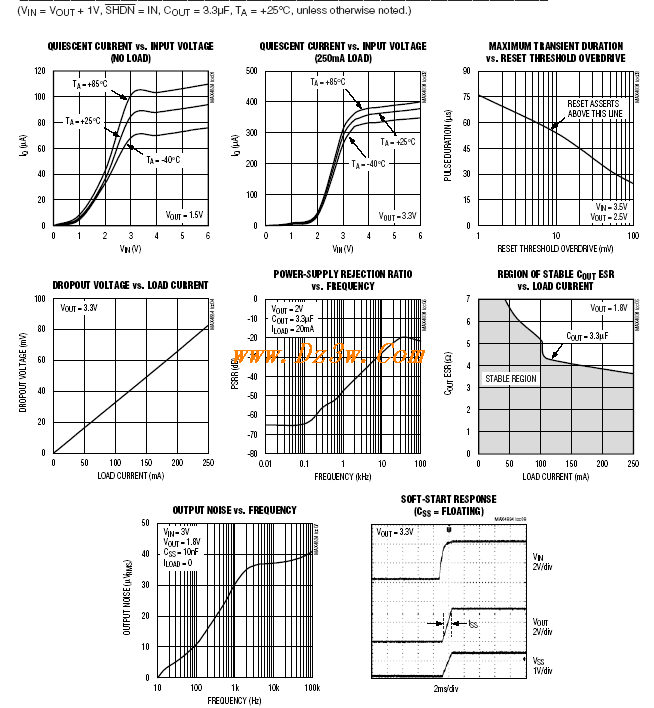

特性曲線

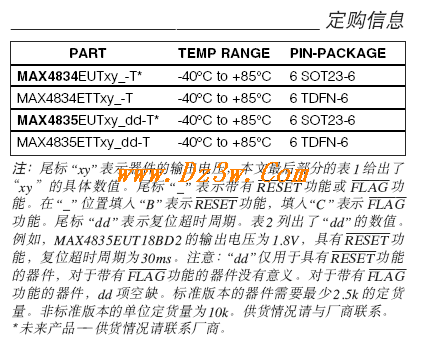

訂購信息
