OP07功能簡介
OP07電氣特性
虛擬通道連接= ± 15V ， Tamb = 25 ℃（除非另有說明）
OP07具有極低的輸入失調電壓（OP07E的最大值為75 µV），通過在晶圓階段執行調整而獲得，而且這種低失調電壓一般不需要進行任何外部零點校準。此外還具有低輸入偏置電流（OP07E為±4 nA）和高開環增益（OP07E為200 V/mV）特性。低失調電壓和高開環增益使之特別適合高增益儀器儀表應用。由于具有最小±13 V的寬輸入電壓范圍、106 dB的高共模抑制比(CMRR/OP07E)以及高輸入阻抗，因此可以在同相電路配置中實現高精度。即使在高閉環增益時，它也能保持出色的線性度和增益精度。失調電壓和增益的時間或溫度穩定性也極佳。OP07在高增益時的精度和穩定性，同時無需外部零點校準，使之成為儀器儀表應用的工業標準器件。OP07提供兩種標準性能等級產品。OP07E的額定工作溫度范圍為0°C至70°C，OP07C的額定工作溫度范圍為–40°C至+85°C。OP07提供環氧樹脂8引腳PDIP和8引腳SOIC兩種封裝。它是725、108A和OP05放大器的直接替代產品；去除741型的零值電位計，它也可以直接替代741型放大器。
OP07主要特點
1) 低的輸入噪聲電壓幅度—0.35 μVP-P (0.1Hz ～ 10Hz)
2) 極低的輸入失調電壓—10 μV
3) 極低的輸入失調電壓溫漂—0.2 μV/ ℃
4) 具有長期的穩定性—0.2 μV/MO
5) 低的輸入偏置電流—± 1nA
6) 高的共模抑制比—126dB
7) 寬的共模輸入電壓范圍—±14V
8) 寬的電源電壓范圍—± 3V ～± 22V
9) 可替代725、108A、741、AD510 等電路

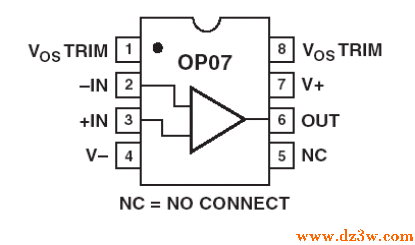

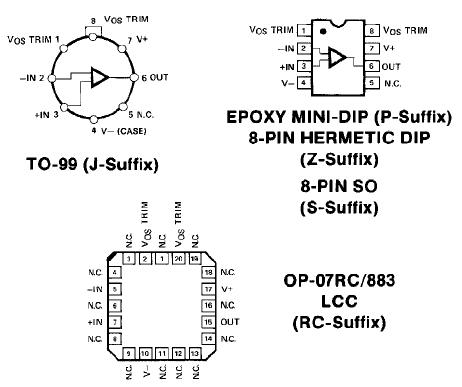

OP07引腳圖

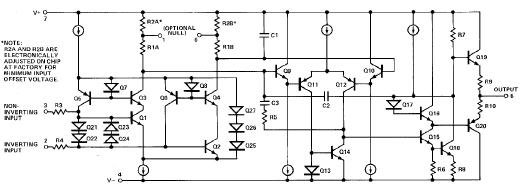

OP07內部電路

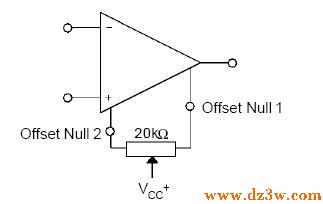

圖4 輸入失調電壓調零電路
應用電路圖：
圖5 典型的偏置電壓試驗電路
圖6 老化電路
圖7 典型的低頻噪聲放大電路

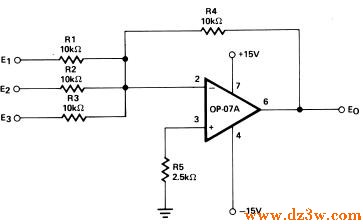

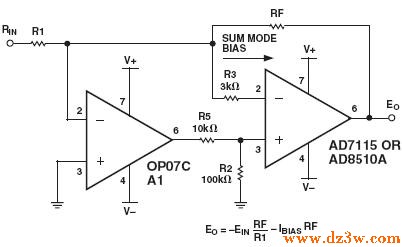

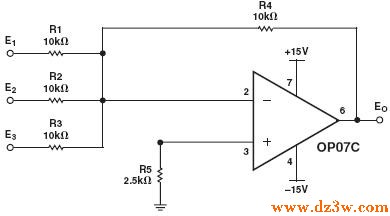

圖8 高速綜合放大器
圖9 選擇偏移零電路

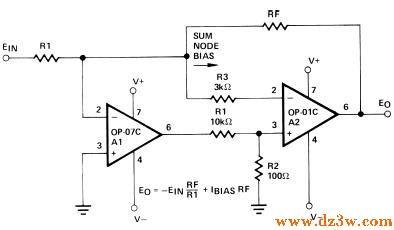

圖10 調整精度放大器

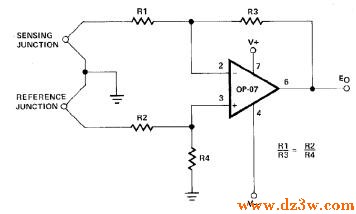

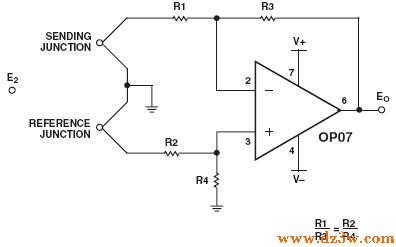

圖11 高穩定性的熱電偶放大器

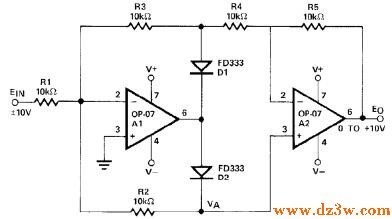

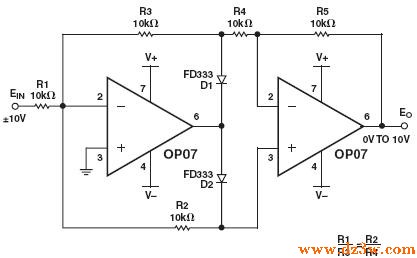

圖12 精密絕對值電路
OP07極限參數
OP07高精度運放具有極低的輸入失調電壓，極低的失調電壓溫漂，非常低的輸入噪聲電壓幅度及長期穩定等特點。廣泛應用于穩定積分、比較器，密絕對值電路、及微弱信號的精確放大，尤其適應于宇航、軍工的應用。可和uA741,uA709,LM301,LM308, LF356,OP07，op37,max427這些運放來直接代換。
以下參數參考SGS-THOMSON的公司OP07 datasheet
| Symbol符號
| Parameter參數
| Value數值
| Unit 單位
|
| VCC
| Supply Voltage 電源電壓
| ±22
| V
|
| Vid
| Differential Input Voltage差分輸入電壓
| ±30
| V
|
| Vi
| Input Voltage 輸入電壓
| ±22
| V
|
| Toper
| Operating Temperature 工作溫度
| -40 to +105
| ℃
|
| Tstg
| Storage Temperature 貯藏溫度
| -65 to +150
| ℃
|
OP07電氣特性
虛擬通道連接= ± 15V ， Tamb = 25 ℃（除非另有說明）
| Symbol符號
| Parameter 參數及測試條件
| 最小
| 典型
| 最大
| Unit 單位
| |
| Vio
| Input Offset Voltage 輸入失調電壓0℃ ≤ Tamb ≤ +70℃
| -
| 60
| 150 250
| μV
| |
|
| Long Term Input Offset Voltage Stability-(note 1) 長期輸入偏置電壓的穩定性
| -
| 0.4
| 2
| μV/Mo
| |
| DVio
| Input Offset Voltage Drift 輸入失調電壓漂移
| -
| 0.5
| 1.8
| μV/℃
| |
| Iio
| Input Offset Current輸入失調電流 0℃≤Tamb≤ +70℃
| -
| 0.8
| 6 8
| nA
| |
| DIio
| Input Offset Current Drift 輸入失調電流漂移
| -
| 15
| 50
| pA/℃
| |
| Iib
| Input Bias Current輸入偏置電流 0℃≤Tamb ≤ +70℃
| -
| 1.8
| 7 9
| nA
| |
| DIib
| Input Bias Current Drift 輸入偏置電流漂移
| -
| 15
| 50
| pA/℃
| |
| Ro
| Open Loop Output Resistance 開環輸出電阻
| -
| 60
| -
| Ω
| |
| Rid
| Differential Input Resistance 差分輸入電阻
| -
| 33
| -
| MΩ
| |
| Ric
| Common Mode Input Resistance 共模輸入電阻
| -
| 120
| -
| GΩ
| |
| Vicm
| Input Common Mode Voltage Range輸入共模電壓范圍 0℃ ≤ Tamb ≤ +70℃
| ±13 ±13
| ±13.5
| -
| V
| |
| CMR
| Common Mode Rejection Ratio (Vi =Vicm min)共模抑制比 0℃ ≤ Tamb ≤ +70℃
| 100 97
| 120
| -
| dB
| |
| SVR
| Supply Voltage Rejection Ratio 電源電壓抑制比(VCC = ±3to ±18V) 0℃ ≤ Tamb ≤ +70℃
| 90 86
| 104
| -
| dB
| |
| Avd
| Large Signal Voltage Gain大信號電壓增益
| VCC = ±15, RL =2KΩ,VO = ±10V,
| 120
| 400
| -
| V/mV
|
| 0℃ ≤ Tamb ≤ +105℃
| 100
|
| -
| |||
| VCC = ±3V, RL = 500W,VO = ±0.5V
| 100
| 400
| -
| |||
| Vopp
| Output Voltage Swing 輸出電壓擺幅
| RL = 10KΩ
| ±12
| ±13
| -
| V
|
| RL= 2kΩ
| ±11.5
| ±12.8
| ||||
| RL= 1KΩ
|
| ±12
| ||||
| 0℃ ≤ Tamb ≤ +70℃ RL =2KΩ
| ±11
| -
| ||||
| SR
| Slew Rate 轉換率(RL =2KΩ,CL = 100pF)
| -
| 0.17
| -
| V/μS
| |
| GBP
| Gain Bandwidth Product 帶寬增益(RL =2KΩ,CL = 100pF, f = 100kHz)
| -
| 0.5
| -
| MHz
| |
| Icc
| Supply Current -(no load) 電源電流（無負載） 0℃ ≤ Tamb ≤ +70℃ VCC = ±3V
| -
| 2.7 0.67
| 5 6 1.3
| mA
| |
| en
| Equivalent Input Noise Voltage等效輸入噪聲電壓
| f = 10Hz
| -
| 11
| 20
| nV√Hz
|
| f = 100Hz
| -
| 10.5
| 13.5
| |||
| f = 1kHz
| -
| 10
| 11.5
| |||
| in
| Equivalent Input Noise Current 等效輸入噪聲電流
| f = 10Hz
| -
| 0.3
| 0.9
| PA√Hz
|
| f = 100Hz
| -
| 0.2
| 0.3
| |||
| f = 1kHz
| -
| 0.1
| 0.2
| |||
