鎖相環芯片MC145163中文資料
鎖相環芯片MC145163中文資料
鎖相環芯片MC145163中文資料
MC145163是Motorola公司生產的鎖相環芯片。圖1所示的為MC145163P的特性與端子連接圖.
圖 1MC145163引腳圖
MC145163引腳功能說明
MC145163P主要引腳功能說明
| |||
fin (1端子)
| 頻率合成器的可程式化計數器（/N計數器部）的輸入，通常fin 可以從VCO取得，以AC結合連接至1端子。在標準CMOS邏輯位準之大振幅信號的場合，也可以采用直接結合。
| ||
Vss (2端子)
| 電路的接地
| VDD（3端子）
| 正電源（+5V）
|
PDout (4端子)
| 當伯VCO控制信號，由相位比較器的3狀態輸出。 頻率fv > fr或fv相位前進；負脈波。 頻率fv < fr或fv相位延遲；正脈波。 頻率fv = fr與同相位；高阻抗狀態。
| ||
RA0 RA1（5端子，6端子）
| 由這些輸入，設定基準分頻器（R計數器）的分頻比。分頻比可以從512，2048，4096中選擇。
| ||
ΦR，ΦV （7端子，8端子）
| 利用這些相位比較器的輸出，與通低頻慮波器組合，成為VCO的控制信號。 頻率fv > fr或相位前進的場合： ΦV 會發生L脈波，ΦR 會維持H。 頻率fv < fr或fv相位延遲的場合： ΦV 維持H， ΦR產生L脈波。 頻率fv = fr與同相位的場合： ΦV ，ΦR 都成為H。
| ||
BCD輸入 （9端子-24端子）
| 這 些的輸入數據，在N計數器的內容成為時，會被預先設定（preset）. 9端子為100位數的LSB，24端子為100位數的MSB，由于內藏有pull down電阻。因此，在輸入開放時成為L位準。利用BCD數字設定SW的使用，可以任意設定3至9999為止的任意分頻比。
| ||
REFout (25端子)
| 內部基準振蕩器外部基準信號的緩沖輸出。
| ||
OSCout,
| 在這些端子上連接水晶振蕩子時，便成為基準振蕩器。使用適當值的電容連接OSCin與接地間，以及OSCout與接地間。OSCin也成為外部一產生基準信號的輸入。這些信號通常在OSCin做AC結合。但是，在大振幅信號（CMOS邏輯位準）的組合，則使用DC結合。在外部基準Mode中，不必要與OSCout連接。
| ||
LD（28端子）
| PLL鎖栓檢知信號，在PLL回路成為鎖栓時（fr與fv的頻率與相位為相同時）成為H，不成為鎖栓時則產生脈波。
| ||
MC145163內部結構圖

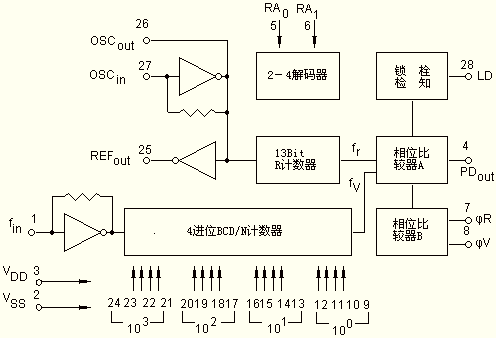

圖2為MC145163內部結構圖。
此一IC內含有可以產生基準頻率fr的晶體振蕩電路與分頻電路，將VCO信號分頻用的N分頻電路，以及將fo與fr做為此較用的相位比較電路。
此一IC為28個端子DIP型。電源電壓為3~9V工作原理，工作原理頻率為30MHz(電源電壓5V)，如果電源電壓成為9V時，工作原理頻率可以延伸至80MHz。因此，對于設計規格為40M~60MHz而言，不會有問題。
圖2 MC145163P的內部結構圖
(此為LSI，集積度高，與VCO電路配合，可以組成PLL電路。)
MC145163應用電路圖

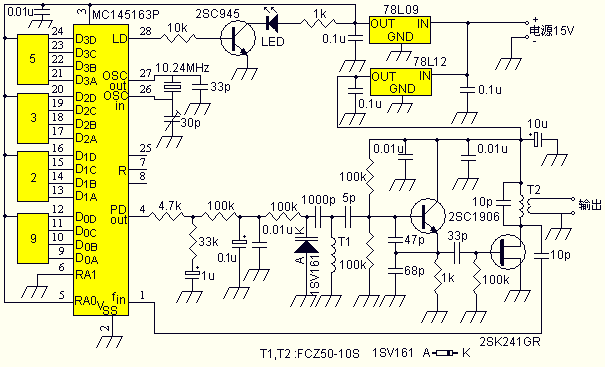

圖3所示的為實際的PLL-VCO電路的構成。
圖3 MC145163組成的頻率合成器電路圖
