數字體溫計芯片HT7500中文資料
數字體溫計芯片HT7500中文資料

１　ＨＴ７５００的性能特點
ＨＴ７５００是一種單片低電壓ＣＭＯＳ電路，可配合５０３ＥＴ型高精度熱敏電阻構成體溫計。 ５０３ＥＴ在＋２５℃時的標稱值為５０．００Ω，熱敏指數Ｂ為４．０５５Ｋ（江蘇興順電子有限公司生產），它的外圍電路非常簡單，僅需３只電阻、４只電容、１只壓電陶瓷蜂鳴器和３ 位半液晶（ＬＣＤ）顯示器即可。
ＨＴ７５００的測量精度很高，它既可測量攝氏溫度，又可測量華氏溫度�煼秶鸀椋�３２．０℃～＋４２．０℃（或＋９０．０ °Ｆ～＋１０８．０ °Ｆ）。在＋３５℃～＋３９℃（或＋９５ °Ｆ～＋１０２ °Ｆ）范圍內，其測溫精度高達±０．１℃（或±０．２ °Ｆ），這是其它數字溫度計所難以達到的技術指標。此外，ＨＴ７５００還具有多種溫度報警及自動關機功能。當體溫超過＋３７．５℃時，蜂鳴器會發出持續時間為４ｓ的報警聲，而當體溫低于＋３２℃或超過＋４２℃時，該體溫計將分別顯示出下限溫度、上限溫度。若等待時間超過８分鐘４０秒，它將自動關機以節省電能。下次通電后能自動顯示斷電前最后一次測量的體溫值。
由ＨＴ７５００設計的這種數字體溫計具有最大讀數保持功能，能測量人體最高溫度。同時還具有ＬＣＤ顯示器自檢及電池低電壓指示功能。
ＨＴ７５００采用＋１．５Ｖ單電源供電，電源電壓允許范圍是＋１．３Ｖ～＋１．６５Ｖ，工作電流為６０μＡ，備用狀態下的電源電流可降至１．０μＡ以下，因而可采用１．５Ｖ鈕扣電池供電。其環境溫度范圍為－２～＋７５℃。



２　ＨＴ７５００的工作原理
２．１ 引腳功能

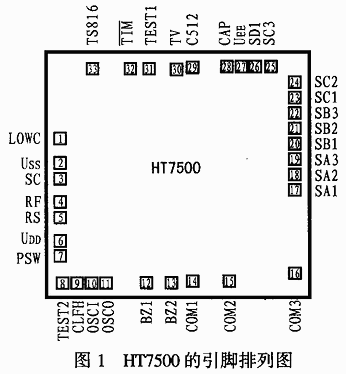

ＨＴ７５００采用３３腳微型化表貼式封裝，芯片尺寸僅為３．２８（ｍｍ）×３．０５（ｍｍ）。其引腳排列如圖１所示。各引腳的功能如下：
ＵＤＤ、ＵＳＳ：分別接＋１．５Ｖ電池和地。
ＵＥＥ：負電源端，可利用倍壓器和外部充電泵電容（以下簡稱泵電容）產生－１．５Ｖ電源，以供驅動ＬＣＤ用。

ＬＯＷＣ：電池電壓檢測端，不用時懸空。
ＳＣ：參考電阻與熱敏電阻的公共端。
ＲＦ、ＲＳ：分別接參考電阻和熱敏電阻。
ＰＳＷ：接電源開關，以控制體溫計的通、斷電。
ＴＥＳＴ２：用戶測試端，此端接ＵＤＤ時，ＬＣＤ顯示全部筆段， 據此可判定ＬＣＤ有無筆段殘缺現象。
ＣＬＦＨ：攝氏溫度／華氏溫度選擇端，此端開路時，儀表顯示攝氏溫度，該腳接ＵＤＤ時，顯示華氏溫度。
ＯＳＣＩ、ＯＳＣＯ：分別為系統振蕩器的輸入、輸出端，外接８２０ｋΩ的振蕩電阻。
ＢＺ１和ＢＺ２：接蜂鳴器（ｂｕｚｚｅｒ，英文縮寫為ＢＺ）。
ＣＯＭ１～ＣＯＭ３：接ＬＣＤ背面的３個公共電極（簡稱背電極）。
ＳＡ１～ＳＡ３、ＳＢ１～ＳＢ３、ＳＣ１～ＳＣ３、ＳＤ１：ＬＣＤ的筆段及標志符驅動端。
ＣＡＰ、Ｃ５１２：泵電容連接端。其余引腳為廠家測試芯片用引腳。
２．２ 工作原理

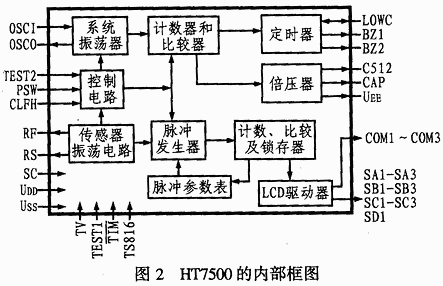

ＨＴ７５００的內部框圖如圖２所示。該芯片內部主要包括系統振蕩器、傳感器振蕩電路、控制電路、計數器和比較器、定時器、倍壓器、脈沖參數表及脈沖發生器、計數、比較及鎖存器以及ＬＣＤ驅動器等電路。當溫度發生變化引起熱敏電阻值改變時，該值將通過傳感器振蕩電路轉換成頻率信號。脈沖發生器用于根據預先存儲好的脈沖參數表來設定閘門的通斷。計數器用于對該頻率信號進行計數以得到被測溫度數據。通過ＬＣＤ驅動器可使液晶屏上顯示出被測體溫值。



當溫度越限（含超出正常體溫范圍、超上限、超下限）時，利用芯片中的比較器可使ＬＣＤ顯示出相應的標志符，并使蜂鳴器發出超溫報警聲。ＬＣＤ的驅動電壓為３Ｖ。利用倍壓器可將＋１．５Ｖ電源變換成－１．５Ｖ電源，二者串聯即可得到３Ｖ電壓。倍壓器的原理等效于極性反轉式ＤＣ／ＤＣ電源變換器，其特點是利用振蕩器和開關式控制器使兩組模擬開關交替地通、斷以完成電路切換。正半周時，＋１．５Ｖ電池對泵電容充電，負半周時將泵電容上的電荷轉移到ＵＥＥ端的外部電容上以形成－１．５Ｖ電壓。這種電源稱之為“泵電源”，由于其開關頻率很高，因此電能損耗極低。

ＨＴ７５００所配的３位半ＬＣＤ顯示器的右邊有標識符“° Ｅ”和“��”。其中，“° Ｅ”可分別構成單位符號“℃”和“ °Ｆ”，依次代表攝氏溫度和華氏溫度。“��”用作電池低電壓指示。ＨＴ７５００采用１／３偏置法來動態驅動ＬＣＤ顯示器。
