16位ADC轉換芯片MAX195中文資料
16位ADC轉換芯片MAX195中文資料
16位ADC轉換芯片MAX195中文資料
MAX195是16位逐次逼近方式的ADC。它將高精度、高速度、低電源功耗(消耗電流僅10μA)的關閉方式等性能結合在一起。內部校準電路對線性度與偏置誤差進行校正，所以無需外部調整便可達到全部額定的性能指標。電容性的DAC結構使之具有特有的85kbps跟蹤/保持功能，變換時間僅需9．4μs。三態串行數據輸出及引腳可選的單極性(0～VREF)或雙極性(－VREF～＋VREF)的輸入范圍使之可廣泛應用于便攜式儀表、醫用信號采集及多傳感器測量等系統中。
1 MAX195引腳及說明
MAX195有16個引腳，其排列如圖1所示
2 MAX195轉換原理及時序
MAX195片內含有電容性的數字模擬變換器(DAC)，可對模擬輸入進行特有的跟蹤和保持，再由逐次逼近寄存器和比較器，在變換時鐘CLK的控制下，把模擬輸入變換成16位數字代碼，通過片內的串行接口輸出。芯片內的接口和控制邏輯易與大多數微處理器相連，減少了對外部元件的需求。

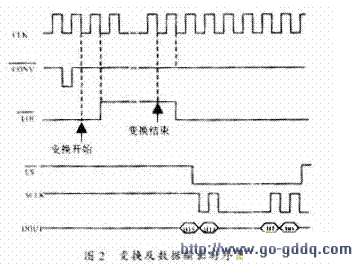

其變換及數據輸出的時序如圖2所示。
由時序可以看出，在前次變換結束至少經過三個或三個以上時鐘周期后，變換在有效后的CLK時鐘下降沿開始(MAX195對信號的跟蹤/保持、采集需4個CLK周期)。同時，在下一個時鐘下降沿變高，待經過9．4μs(CLK為1．7MHz)變換結束后，由高變低，給出變換結束信號，可送去中斷或被查詢。變換結束由三態串行口DOUT端輸出。在變換期間由CLK控制讀出數據，也可在兩次變換之間由SCLK串行時鐘定時讀出數據，最高速率可達5Mbps。圖2中所示情況為后者，在保持低電平后，在每個SCLK的下降沿，DOUT端按MSB在前的次序輸出一位數據，否則，DOUT處于高阻態。
3 MAX195的校準
MAX195在上電時自動進行校準。為了減少噪聲的影響，每一個校準試驗進行多次并對其結果求平均值。在時鐘頻率1．7MHz下，校準大約需14000個時鐘周期或8．2ms。除了上電校準之外，把拉至低電平將使MAX195暫停工作，使再次回到高電平便啟動一次新的校準。
注：只有在上電延遲期間，電源尚未穩定就開始上電校準或電源電壓、環境溫度及時鐘頻率發生明顯變化時，才建議重新加以校準。

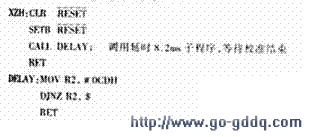

軟件校準參考子程序如下：
4 AT89C51與MAX195的接口設計
圖3為AT89C51與MAX195接口的硬件電路圖
圖中AT89C51的ALE端輸出信號(等于1/6晶振頻率fosc＝6MHz)作為CLK變換時鐘。P1．5作為MAX195的啟動控制端。端懸空表示模擬信號可雙極性輸入，也可根據需要接＋5V———單極性輸入；接地———關閉方式。

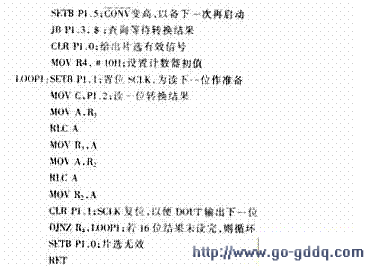

根據圖3，給出A/D采樣程序如下
