雙D觸發器CD4013中文資料
雙D觸發器CD4013中文資料
Recommended Operating Conditions 建議操作條件:
AC Electrical Characteristics 交流電氣特性:
雙D觸發器CD4013中文資料
CD4013是一雙D觸發器,由兩個相同的、相互獨立的數據型觸發器構成。每個觸發器有獨立的數據、置位、復位、時鐘輸入和Q及Q輸出，此器件可用作移位寄存器，且通過將Q輸出連接到數據輸入，可用作計算器和觸發器。在時鐘上升沿觸發時，加在D輸入端的邏輯電平傳送到Q輸出端。置位和復位與時鐘無關，而分別由置位或復位線上的高電平完成。
CD4013 Truth Table 真值表功能:
CL (Note 1)
| D
| R
| S
| Q
| Q
|
↑
| 0
| 0
| 0
| 0
| 1
|
↑
| 1
| 0
| 0
| 1
| 0
|
↓
| x
| 0
| 0
| Q
| Q
|
x
| x
| 1
| 0
| 0
| 1
|
x
| x
| 0
| 1
| 1
| 0
|
x
| x
| 1
| 1
| 1
| 1
|

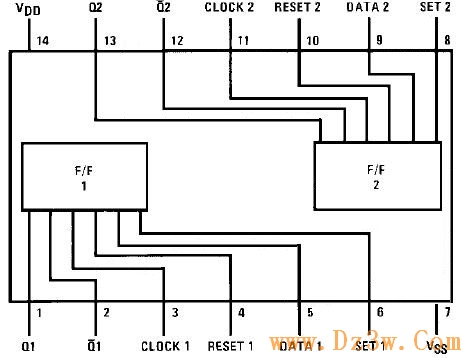

CD4013引腳圖:
圖１CD4013引腳圖

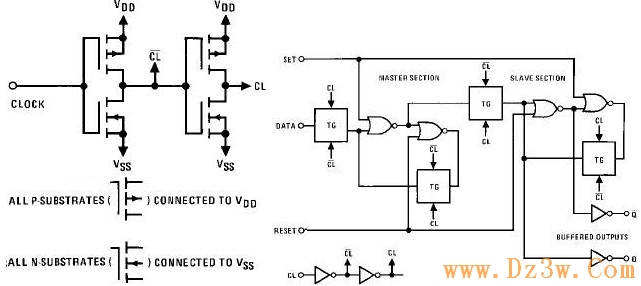

CD4013內部結構圖:
圖２ CD4013內部電路圖
圖3 CD4013邏輯圖
CD4013電氣參數:
Absolute Maximum Ratings 絕對最大額定值:
DC Supply Voltage 直流供電電壓 (VDD)
| -0.5 VDC to +18 VDC
| |
Input Voltage輸入電壓 (VIN)
| -0.5 VDC to VDD +0.5 VDC
| |
Storage Temperature Range儲存溫度范圍 (TS)
| -65℃ to +150℃
| |
Power Dissipation功耗 (PD)
| Dual-In-Line 普通雙列封裝
| 700 mW
|
Small Outline 小外形封裝
| 500 mW
| |
Lead Temperature (TL)(Soldering,10seconds) 焊接溫度
| 260℃
| |
Recommended Operating Conditions 建議操作條件:
DC Supply Voltage 直流供電電壓 (VDD)
| +3 VDC to +15 VDC
|
Input Voltage輸入電壓 (VIN)
| 0 VDC to VDD VDC
|
Operating Temperature Range工作溫度范圍 (TA)
| -40℃ to +85℃
|
DC Electrical Characteristics 直流電氣特性:
Symbol 符號
| Parameter 參數
| Conditions 條件
| -40℃
| +25℃
| +85℃
| Units 單位
| ||||
最小
| 最大
| 最小
| 典型
| 最大
| 最小
| 最大
| ||||
IDD
| Quiescent DeviceCurrent 靜態電流
| VDD=5V,VIN=VDD or VSS
| 4.0
| 4.0
| 30
| μA
| ||||
VDD=10V,VIN=VDD or VSS
| 8.0
| 8.0
| 60
| |||||||
VDD=15V,VIN=VDD or VSS
| 16.0
| 16.0
| 120
| |||||||
VOL
| LOW Level Output Voltage 低電平輸出電壓
| |IO| < 1.0 μA
| ||||||||
VDD = 5V
| 0.05
| 0.05
| 0.05
| V
| ||||||
VDD = 10V
| 0.05
| 0.05
| 0.05
| |||||||
VDD = 15V
| 0.05
| 0.05
| 0.05
| |||||||
VOH
| HIGH Level Output Voltage 輸出高電平電壓
| |IO| < 1.0 μA
| ||||||||
VDD = 5V
| 4.95
| 4.95
| 4.95
| V
| ||||||
VDD = 10V
| 9.95
| 9.95
| 9.95
| |||||||
VDD = 15V
| 14.95
| 14.95
| 14.95
| |||||||
VIL
| LOW Level Input Voltage 輸入低電平電壓
| |IO| < 1.0 μA
| ||||||||
VDD=5V,VO=0.5V or 4.5V
| 1.5
| 1.5
| 1.5
| V
| ||||||
VDD=10V,VO=1.0V or 9.0V
| 3.0
| 3.0
| 3.0
| |||||||
VDD=15V,VO=1.5Vor13.5V
| 4.0
| 4.0
| 4.0
| |||||||
VIH
| HIGH Level Input Voltage 輸入高電平電壓
| |IO| < 1.0 μA
| ||||||||
VDD=5V,VO=0.5V or 4.5V
| 3.5
| 3.5
| 3.5
| V
| ||||||
VDD=10V,VO=1.0Vor9.0V
| 7.0
| 7.0
| 7.0
| |||||||
VDD=15V,VO=1.5V or 13.5V
| 11.0
| 11.0
| 11.0
| |||||||
IOL
| LOW Level Output Current 輸出低電平電流 (Note 4)
| VDD = 5V, VO = 0.4V
| 0.52
| 0.44
| 0.88
| 0.36
| mA
| |||
VDD = 10V, VO = 0.5V
| 1.3
| 1.1
| 2.25
| 0.9
| ||||||
VDD = 15V, VO = 1.5V
| 3.6
| 3.0
| 8.8
| 2.4
| ||||||
IOH
| HIGH Level Output Current 輸出高電平電流 (Note 4)
| VDD = 5V, VO = 4.6V
| -0.52
| -0.44
| -0.88
| -0.36
| mA
| |||
VDD = 10V, VO = 9.5V
| -1.3
| -1.1
| -2.25
| -0.9
| ||||||
VDD = 15V, VO = 13.5V
| -3.6
| -3.0
| -8.8
| -2.4
| ||||||
IIN
| Input Current 輸入電流
| VDD = 15V, VIN = 0V VDD = 15V, VIN = 15V
| -0.3 0.3
| -10-5 10-5
| -0.3 0.3
| -1.0 1.0
| μA
| |||
AC Electrical Characteristics 交流電氣特性:
Symbol 符號
| Parameter 參數
| Conditions 條件
| 最小
| 典型
| 最大
| Units 單位
|
CLOCK OPERATION 運行時鐘
| ||||||
tPHL, tPLH
| Propagation Delay Time傳遞延遲時間
| VDD = 5V
| 200
| 350
| ns
| |
VDD = 10V
| 80
| 160
| ||||
VDD = 15V
| 65
| 120
| ||||
tTHL, tTLH
| Transition Time過渡時間
| VDD = 5V
| 100
| 200
| ns
| |
VDD = 10V
| 50
| 100
| ||||
VDD = 15V
| 40
| 80
| ||||
tWL, tWH
| Minimum Clock Pulse Width最小時鐘脈沖寬度
| VDD = 5V
| 100
| 200
| ns
| |
VDD = 10V
| 40
| 80
| ||||
VDD = 15V
| 32
| 65
| ||||
tRCL, tFCL
| Maximum Clock Rise and Fall Time最大時鐘上升和下降時間
| VDD = 5V
| 15
| ms
| ||
VDD = 10V
| 10
| |||||
VDD = 15V
| 5
| |||||
tSU
| Minimum Set-Up Time 最低設置時間
| VDD = 5V
| 20
| 40
| ns
| |
VDD = 10V
| 15
| 30
| ||||
VDD = 15V
| 12
| 25
| ||||
fCL
| Maximum Clock Frequency 最大時鐘頻率
| VDD = 5V
| 2.5
| 5
| MHz
| |
VDD = 10V
| 6.2
| 12.5
| ||||
VDD = 15V
| 7.6
| 15.5
| ||||
SET AND RESET OPERATION SET和復位操作
| ||||||
tPHL(R),tPLH(S)
| Propagation Delay Time傳遞延遲時間
| VDD = 5V
| 150
| 300
| ns
| |
VDD = 10V
| 45
| 130
| ||||
VDD = 15V
| 65
| 90
| ||||
tWH(R), tWH(S)
| Minimum Set and Reset Pulse Width最低限度和復位脈沖寬度
| VDD = 5V
| 90
| 180
| ns
| |
VDD = 10V
| 40
| 80
| ||||
VDD = 15V
| 25
| 50
| ||||
CIN
| Average Input Capacitance 平均輸入電容
| Any Input
| 5
| 7.5
| pF
| |

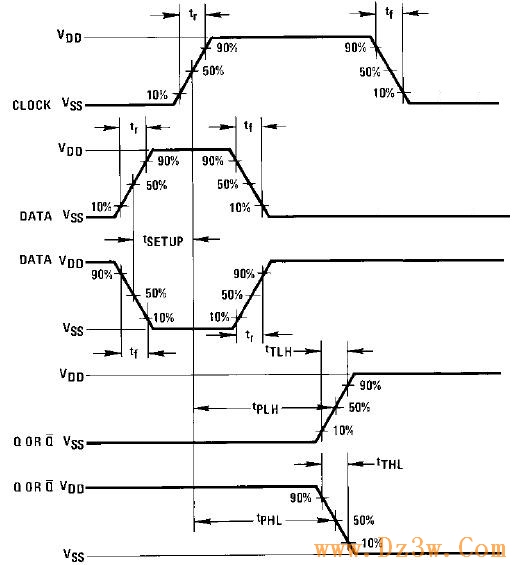

圖4 切換時間波形
CD4013應用電路：
圖5（左）和圖（右）中的CD4013是CMOS雙D觸發器，這類電路置位和復位信號是高電平有效，由于開關閉合時電容可視為短路而產生高電平，使RD=1，Q=0；若將此信號加到SD，則SD=1，Q=1;置位、復位過后，電容充電而使RD（SD）變為0，電路可進入計數狀態。
圖5置位和復位電路
