LM358內部包括有兩個獨立的、高增益、內部頻率補償的雙運算放大器，適合于電源電壓范圍很寬的單電源使用，也適用于雙電源工作模式，在推薦的工 作條件下，電源電流與 電源電壓無關。它的使用范圍包括傳感放大器、直流增益模組,音頻放大器、工業控制、DC增益部件和其他所有可用單電源供電的使用運算放大器的場合。
LM358特性(Features)：
＊內部頻率補償。
＊直流電壓增益高(約100dB) 。
＊單位增益頻帶寬(約1MHz) 。
＊電源電壓范圍寬：單電源(3—30V)；雙電源(±1.5一±15V) 。
＊低功耗電流，適合于電池供電。
＊低輸入偏流。
＊低輸入失調電壓和失調電流。
＊共模輸入電壓范圍寬，包括接地。
＊差模輸入電壓范圍寬，等于電源電壓范圍。
＊輸出電壓擺幅大（0至Vcc-1.5V) 。
LM358主要參數
輸入偏置電流45 nA
輸入失調電流50 nA
輸入失調電壓2.9mV
輸入共模電壓最大值VCC~1.5 V
共模抑制比80dB
電源抑制比100dB
LM358引腳圖
LM358的封裝形式有塑封8引線雙列直插式和貼片式。

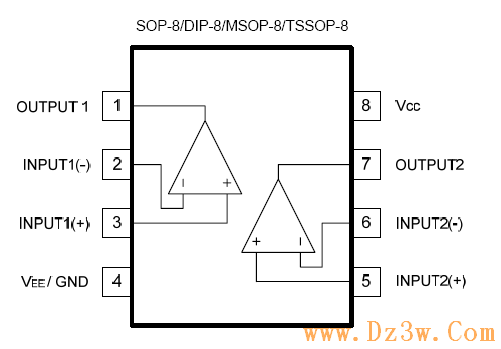

圖1 DIP塑封引腳圖引腳功能

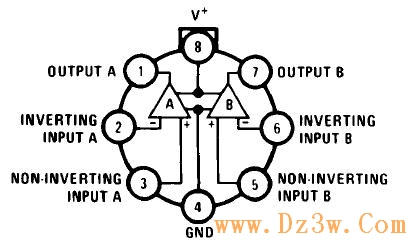

圖2 圓形金屬殼封裝管腳圖
LM358內部結構圖
圖3 內部電路原理圖
LM358應用電路圖：

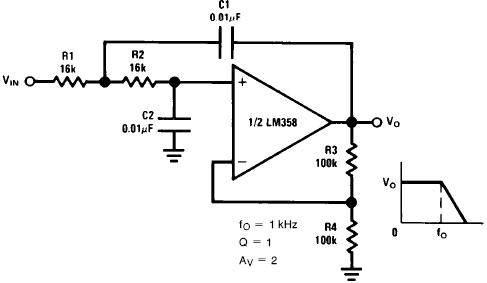

圖4 直流耦合低通RC有源濾波器
圖5 LED驅動器

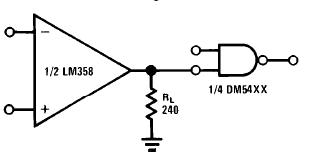

圖6 TTL驅動電路
圖7 RC有源帶通濾波器

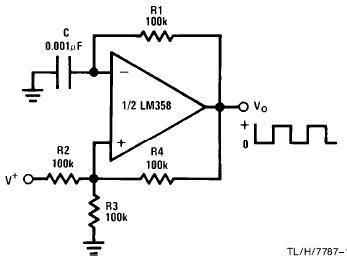

圖8 Squarewave振蕩器

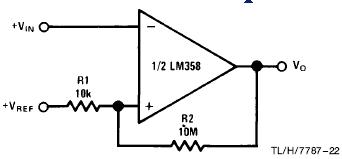

圖9 滯后比較器

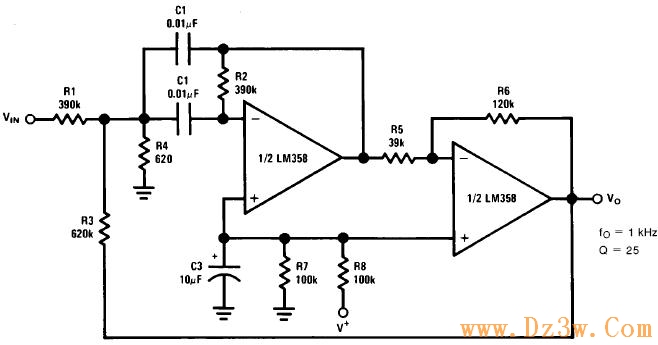

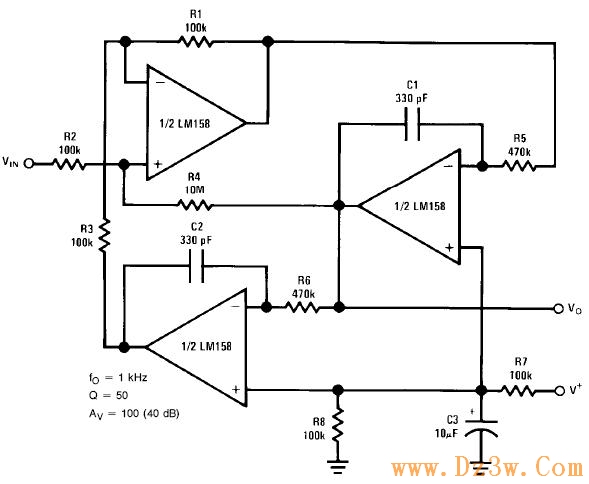

圖10 帶通有源濾波器
