MC13135功能及特點概述:

MC13135是MOTOROLA公司開發的二次變頻單片窄帶調頻接收電路，主要改進和增強了信號處理電路、第一本振級和RSSI電路，采用MOTOROLA的MOSAIC^TM1.5處理技術，改善音頻解調的失真及驅動電路，MC13135具有低噪聲，在高穩定性前提下具備較寬的工作電壓范圍定的特點。

MC13135內含振蕩器、VCO變?nèi)菡{(diào)諧二極管、低噪聲第一和第二混頻器及LO、高性能限幅放大器、RSSI。其中提供LC積分檢波器，為RSSI緩沖器和數據比較器設置了一級運算放大級。

MC13135適合于VHF單片接收系統，或采用更低中頻的三次變頻接收系統。主要應用于無繩電話、短距離的無線數據鏈接、無線對講機、陸地移動電話、業余無線電接收機、嬰兒監視報警系統。其主要特性如下：

·包含從天線輸入至音頻輸出的二次變頻全部電路

·輸入頻率范圍達200MHz

·電壓緩沖器RSSI具有70dB的可用范圍

·低功耗（在Vcc=4.0V，耗電典型值僅為3.9mA）

·低工作電壓：2.0—6.0V（可用兩節鎳鎘電池供電）

·低阻抗音頻輸出（≤25Ω）

·低功耗（3.5mA典型值）

·VHF第一放大級可選擇晶體或VCO方式。獨立的調諧變?nèi)荻�極管

·第一緩沖放大級可驅動CMOS鎖相環PLL合成器

·DIP24和SO-24L兩種封裝形式

·少量的外接元件

MC13135引腳圖及外形圖

MC13135外形圖

●MC13135單片窄帶調頻接收電路工作原理：



MC13135的內部振蕩電路與Pin1和Pin2的外接元件組成第一本振級，載頻RF輸入信號經LC諧振回路選頻后從MC13135的Pin22輸入，在內部第一混頻級進行混頻，其差頻10.7MHz第一中頻信號由Pin20輸出，經10.7陶瓷濾波器選頻后由pin18送到內部的第二混頻電路。內部的振蕩電路及Pin5和Pin6的外接晶體和電容構成了第二本振級，頻率選比第一中頻低一個中頻（即二中頻455kHz）的10.245MHz。10.7MHz第一中頻信號與第二本振頻率進行混頻，其差頻為：10.700-10.245=0.455MHz，也即455kHz第二中頻信號。

第二中頻信號由Pin7輸出，由455kHz陶瓷濾波器選頻，再經Pin9送入MC13135的限幅放大器進行高增益放大，限幅放大級是整個電路的主要增益級。Pin13的外接LC元件組成455kHz鑒頻諧振回路，經放大后的第二中頻信號在內部進行鑒頻解調，并經一級音頻電壓放大后由Pin17輸出音頻信號。

MC13135內部還置有一級數據信號放大級，Pin12為RSSI輸入端，Pin15為運算放大級的輸入端，Pin16為RSSI緩沖放大的輸出端。Pin10和Pin11為退耦電容，以保證電路穩定地工作。

MC13135的極限參數

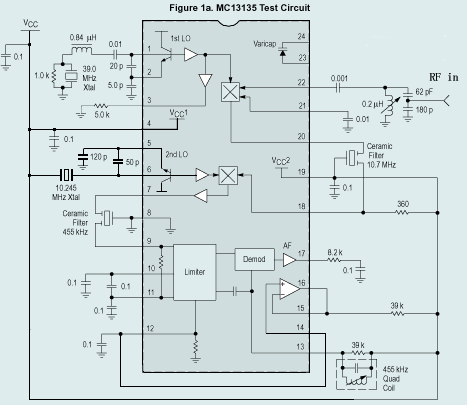

MC13135典型應用電路圖
