復位芯片MAX705,MAX706,MAX707,MAX708,MAX813中文資料
MAX705,MAX706,MAX707,MAX708,MAX813中文資料
MAX705,MAX706,MAX707,MAX708,MAX813具有uP復位(高、低電平)、掉電監測、手動復位輸入功能。200μA靜態電流；VCC=+5V。該電路在上電、掉電或電源不穩定時產生一個低電平復位信號輸出、復位脈沖寬度200ms，VCC=1V時，保證/RESET有效；當Watchdog輸入在1.6s內未能觸發時，將產生低電平有效的Watchdog輸出信號；1.25V門限監測器用于掉電警告、低電池檢測和監視+5V以外的電源；消抖動的TTL/CMOS兼容的低電平的手動復位輸入；當電源低于4.65V時產生復位脈沖。
【互換 兼容】
MAX706CPA MAX706P
MAX705,MAX706,MAX707,MAX708,MAX813中文資料
MAX705,MAX706,MAX707,MAX708,MAX813具有uP復位(高、低電平)、掉電監測、手動復位輸入功能。200μA靜態電流；VCC=+5V。該電路在上電、掉電或電源不穩定時產生一個低電平復位信號輸出、復位脈沖寬度200ms，VCC=1V時，保證/RESET有效；當Watchdog輸入在1.6s內未能觸發時，將產生低電平有效的Watchdog輸出信號；1.25V門限監測器用于掉電警告、低電池檢測和監視+5V以外的電源；消抖動的TTL/CMOS兼容的低電平的手動復位輸入；當電源低于4.65V時產生復位脈沖。
【互換 兼容】
MAX706CPA MAX706P

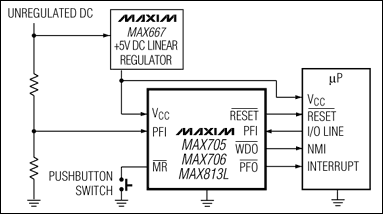

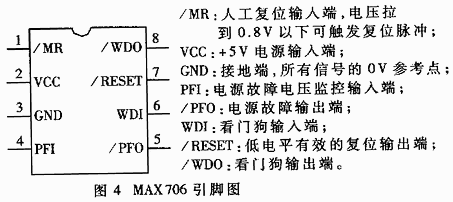

引腳圖
管腳
| 名 稱
| 功 能
| |||||
MAX705/MAX706
| MAX707/MAX708
| MAX813L
| |||||
DIP/SO
| μMAX
| DIP/SO
| μMAX
| DIP/SO
| μMAX
| ||
1
| 3
| 1
| 3
| 1
| 3
| MR
| 當下拉至0.8V時，人工復位端給觸發器輸入一復位脈沖。這個低電平有效輸入具有一內部250μA的 拉流。它就象用一開關短路到地一樣從TTL或CMOS邏輯線路中驅動
|
2
| 4
| 2
| 4
| 2
| 4
| VCC
| ＋5V供電輸入
|
3
| 5
| 3
| 5
| 3
| 5
| GND
| 對所有信號來講0V參考地
|
4
| 6
| 4
| 6
| 4
| 6
| PFI
| 電源故障電壓監視器輸入。當PFI端低于1.25V， PFO端下降，當不用時，連接PFI到地或VCC
|
5
| 7
| 5
| 7
| 5
| 7
| PFO
| 當PFI端低于1.25V時，電源故障輸出降低并吸收 電流；否則PFO端保持高電位
|
6
| 8
| -
| -
| 6
| 8
| WDI
| 監視器輸入。如果WDI端維持高電平或低電平1.6秒，內部監視器定時器到期，并且WDO端下降。（圖1）懸空WDI或連接WDI至高阻抗三態緩沖器使監視器性能不起作用。無論何時，要求復位，內部監視器定時器清零，WDI處于三態，或WDI經上升或下降沿
|
-
| -
| 6
| -
| -
| -
| NC
| 無連接
|
7
| 1
| 7
| 1
| -
| -
| RESET
| 當觸發后，低電平有效復位輸出脈沖低于200ms，無論何時VCC低于復位門限以上或MR端從低升至高后，它維持200ms低電平。除非WDO連接MR端，監視器中斷將不會觸發RESET端
|
8
| 2
| -
| -
| 8
| 2
| WDO
| 當內部監視器定時器完成了1.6秒計數并且直到監視器清零后不再升高時，監視器輸入拉低，在下線條件下WDO也降低，無論Vcc何時低于復位門限，WDO保持低；然而不象RESET端，WDO端沒有最小脈沖寬度，Vcc一旦升至于復位門限，WDO端就毫無延遲或升高。
|
-
| -
| 8
| 2
| 7
| 1
| RESET
| 高電平有效復位輸出與RESET端相反。RESET端高，RESET就低，反之亦然。MAX813L只有一復位輸出端。
|
參數
| 符號
| 條件
| 最小值 典型值 最大值
| 單位
| ||
工作電壓范圍
| VCC
| MAX70-C
| 1.0 5.5
| V
| ||
MAX813LC
| 1.1 5.5
| |||||
MAX70-E/M,MAX813E/M
| 1.2 5.5
| |||||
供電電流
| Isupply
| MAX70-C,MAX813C MAX70-E/M，MAX813E/M
| 200 350 200 500
| μA
| ||
復位門限（注2）
| VRT
| MAX705,MAX707,MAX813L
| 4.50 4.65 4.75
| V
| ||
MAX706,MAX813L
| 4.25 4.40 4.50
| |||||
復位門限滯后量（注2）
| 40
| mV
| ||||
復位脈沖寬度（注2）
| tRS
| 140 200 280
| ms
| |||
RESET端輸出電壓
| Isource＝800μA
| VCC-1.5
| V
| |||
Isink=3.2mA
| 0.4
| |||||
MAX70-C,Vcc=1V,Isink=50mA
| 0.3
| |||||
MAX70-E/M,Vcc=1.2V Isink=50μA
| 0.3
| |||||
RESET端輸出電壓
| MAX707,MAX708,Isource＝800μA，
| vCC-1.5
| V
| |||
MAX707,MAX708，Isink=1.2mA
| 0.4
| |||||
MAX813L,Isource=4μA VCC=1.1V
| 0.8
| |||||
MAX813E/M,Isource=4μA VCC=1.2V
| 0.9
| |||||
MAX813L
| Isource=800μA
| Vcc-1.5
| ||||
Isink=3.2mA
| 0.4
| |||||
監視器中斷周期
| tWD
| MAX705,MAX706,MAX813L
| 1.00 1.60 2.25
| S
| ||
WDI端脈沖寬度
| tWP
| VIL=0.4V,VIH=(Vcc)(0.8)
| 50
| ns
| ||
WDI端輸入門限
| 低
| MAX705,MAX706,MAX813L, VCC=5V
| 0.8
| V
| ||
高
| 3.5
| |||||
WDI端輸入電流
| MAX705,MAX706,MAX813L, WDI=VCC MAX705,MAX706,MAX813L, WDI=0V
| 50 150 -150 -50
| μA
| |||
WDO端輸出電壓
| MAX705,MAX706,MAX813L, Isource=800μA
| VCC-1.5
| V
| |||
MAX705,MAX706,MAX813L, Isink=1.2mA
| 0.4
| |||||
MR端拉流
| MR＝1.2mA
| 100 250 600
| μA
| |||
MR端脈沖寬度
| tMR
| MR＝0V
| 150
| ns
| ||
MR端輸入門限
| 低
| 0.8
| V
| |||
高
| 2.0
| |||||
MR至復位外部延遲（注）
| tMD
| 250
| ns
| |||
PFI端輸入門限
| VCC=5V
| 1.20 1.25 1.30
| V
| |||
PFI端輸入電流
| -25.00 0.01 25.00
| μA
| ||||
PFO端輸出電壓
| Isource=800μA
| Vcc-1.5
| V
| |||
Isink=3.2mA
| 0.4
| |||||
