UC3842A UC3843A是高性能固定頻率電流模式控制器專為離線和直流至直流變換器應用而設計，為設計人員提供只需最少外部元件就能獲得成本效益高的解決方案。這些集成電路具有可微調的振蕩器、能進行精確的占空比控制、溫度補償的參考、高增益誤差放大器。電流取樣比較器和大電流圖騰柱式輸出，是驅動功率MOSFET的理想器件。

其它的保護特性包括輸入和參考欠壓鎖定，各有滯后、逐周電流限制、可編程輸出靜區時間和單個脈沖測量鎖存。這些器件可提供8腳雙列直插塑料封裝和14腳塑料表面貼裝封裝（SO-14）。SO-14封裝的圖騰柱式輸出級有單獨的電源和接地管腳。

UC3842A有16V（通）和10伏（斷）低壓鎖定門限，十分適合于離線變換器。UC3843A是專為低壓應用設計的，低壓鎖定門限為8.5伏（通）和7.6V（斷）。

特點:

微調的振蕩器放電電流，可精確控制占空比.

電流模式工作到500KHZ

自動前饋補償

鎖存脈寬調制，可逐周限流

內部微調的參考電壓，帶欠壓鎖定

大電流圖騰柱輸出

欠壓鎖定，帶滯后

低啟動和工作電流

直接與安森美半導體的SENSEFET產品接口

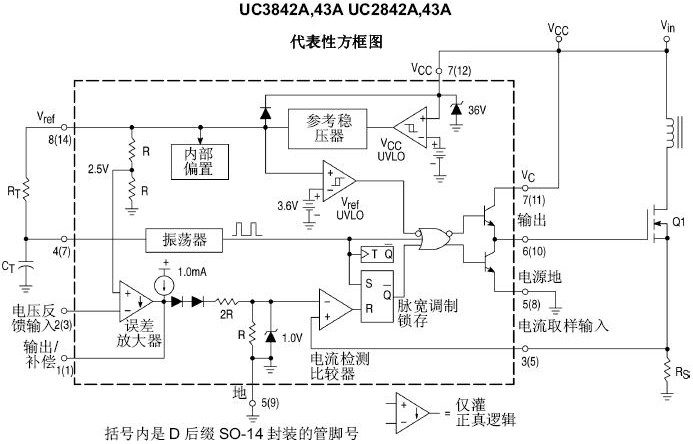

UC3842,UC3843內部框圖

圖1 UC3842,UC3843內部框圖

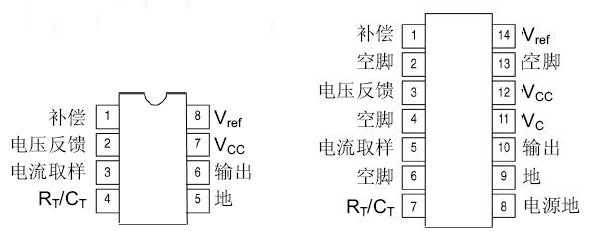

UC3842,UC3843引腳圖

圖2 UC3842,UC3843引腳圖

UC3842,UC3843引腳功能描述

引腳		功能	引腳功能說明
8管腳	14管腳
1	1	補償	該管腳為誤差放大器輸出，并可用于環路補償。
2	3	電壓反饋	該管腳是誤差放大器的反相輸入端，通常通過一個電阻分壓器連至開關電源輸出。
3	5	電流取樣	一個正比于電感器電流的電壓接至此輸入，脈寬調制器使用此信息中止輸出開關的導通。
4	7	RT/CT	通過將電阻RT連接至Vref以及電容CT連接至地，使振蕩器頻率和最大輸出占空比可調。工作頻率可達500kHz。
5	-	地	該管腳是控制電路和電源的公共地（僅對8管腳封裝如此）
6	10	輸出	該輸出直接驅動功率MOSFET的柵極，高達1.OA的峰值電流經此管腳拉和灌。
7	12	VCC	該管腳是控制集成電路的正電源。
8	14	Vref	該管腳為參考輸出，它通過電阻RT向電容CT提供充電電流。
	8	電源地	該管腳是一個連回至電源的分離電源地返回端（僅14管腳封裝如此），用于減少控制電路中開關瞬態噪聲的影響。
	11	VC	輸出高態（VoH）由加到此管腳（僅14管腳封裝如此）的電壓設定。通過分離的電源連接，可以減小開關瞬態噪聲對控制電路的影響。
	9	地	該管腳是控制電路地返回端（僅，4管腳封裝如此），并被連回到電源地。
	2,4,6,13	空腳	無連接（僅14管腳封裝如此）。這些管腳沒有內部連接。

UC3842應用電路圖

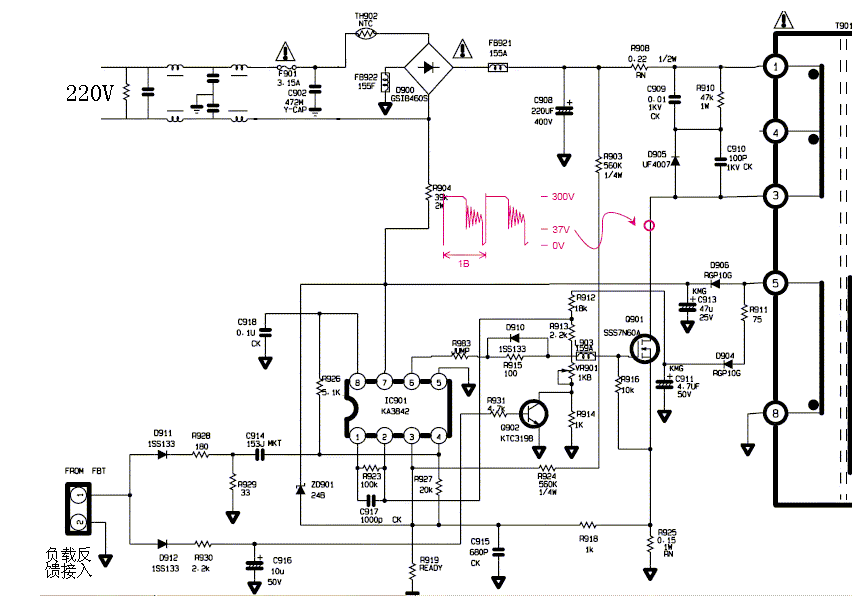

下圖是一個顯示器的UC3842應用電路圖

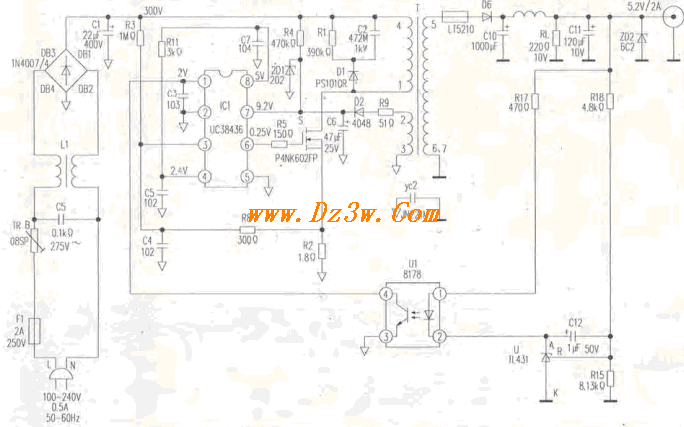

UC3843應用電路圖
