74HC595 是一漏極開路輸出的CMOS 移位寄存器，輸出端口為可控的三態輸出端，亦能串行輸出控制下一級級聯芯片。
74HC595特點：
高速移位時鐘頻率Fmax>25MHz
標準串行（SPI）接口
CMOS 串行輸出，可用于多個設備的級聯
低功耗：TA =25℃時，Icc=4μA（MAX）
圖1 74HC595引腳圖
74HC595引腳功能表：
管腳編號
| 管腳名
| 管腳定義功能
|
1、2、3、4、5、6、7、15
| QA—QH
| 三態輸出管腳
|
8
| GND
| 電源地
|
9
| SQH
| 串行數據輸出管腳
|
10
| SCLR
| 移位寄存器清零端
|
11
| SCK
| 數據輸入時鐘線
|
12
| RCK
| 輸出存儲器鎖存時鐘線
|
13
| OE
| 輸出使能
|
14
| SI
| 數據線
|
15
| VCC
| 電源端
|
74HC595真值表：
輸入管腳
| 輸出管腳
| ||||
SI
| SCK
| SCLR
| RCK
| OE
| |
X
| X
| X
| X
| H
| QA—QH 輸出高阻
|
X
| X
| X
| X
| L
| QA—QH 輸出有效值
|
X
| X
| L
| X
| X
| 移位寄存器清零
|
L
| 上沿
| H
| X
| X
| 移位寄存器存儲L
|
H
| 上沿
| H
| X
| X
| 移位寄存器存儲H
|
X
| 下沿
| H
| X
| X
| 移位寄存器狀態保持
|
X
| X
| X
| 上沿
| X
| 輸出存儲器鎖存移位寄存器中的狀態值
|
X
| X
| X
| 下沿
| X
| 輸出存儲器狀態保持
|

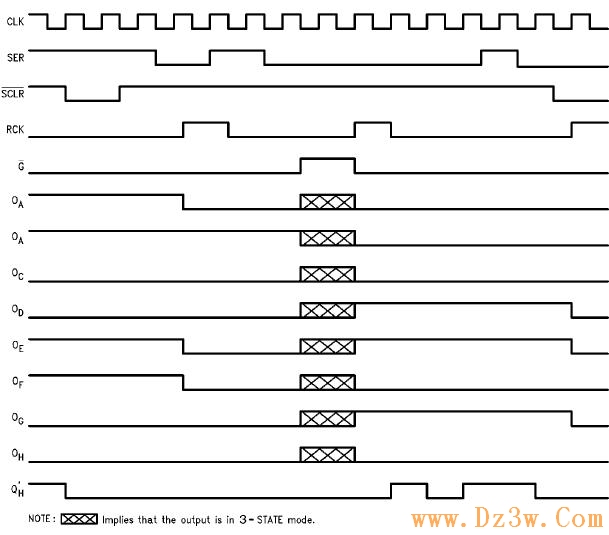

74HC595時序圖
圖3 74HC595 時序圖圖
74HC595參數:
Absolute Maximum Ratings絕對最大額定值
參數
| 數值
|
Supply Voltage電源電壓(VCC)
| −0.5 to +7.0V
|
DC Input Voltage 直流輸入電壓(VIN)
| −1.5 to VCC +1.5V
|
DC Output Voltage 直流輸出電壓(VOUT)
| −0.5 to VCC +0.5V
|
Clamp Diode Current 鉗位二極管電流(IIK, IOK)
| ±20mA
|
DC Output Current直流輸出電流，每個引腳（輸出）
| ±35mA
|
DC VCC or GND Current,per pin (ICC)
| ±70mA
|
Storage Temperature Range 儲存溫度范圍(TSTG)
| −65℃ to +150℃
|
Power Dissipation 功耗(PD)
| |
(Note 3)
| 600mW
|
S.O. Package only
| 500mW
|
Lead Temperature (TL) (Soldering 10 seconds)
| 260℃
|
Recommended Operating Conditions建議操作條件
參數
| 最小
| 最大
| 單位
|
Supply Voltage電源電壓(VCC)
| 2
| 6
| v
|
DC Input or Output Voltage(VIN, VOUT)輸入輸出電壓
| 0
| VCC
| V
|
Operating Temperature Range工作溫度范圍 (TA)
| −40
| +85
| ℃
|
Input Rise or Fall Times 輸入上升或下降時間
| |||
(tr,tf) VCC = 2.0V
| -
| 1000
| ns
|
VCC = 4.5V
| -
| 500
| ns
|
VCC = 6.0V
| -
| 400
| ns
|
DC SPECIFICATIONS直流電氣規格
Symbol 符號
| Parameter 參數
| Conditions 條件
| VCC
| TA=25℃
| TA= −40to85℃
| TA= −55to125℃
| UNIT 單位
| |
典型
| Guaranteed Limits保證界限
| |||||||
VIH
| Minimum High Level Input Voltage最大高電平輸入電壓
| -
| 2.0V
| -
| 1.5
| 1.5
| 1.5
| V
|
4.5V
| -
| 3.15
| 3.15
| 3.15
| ||||
6.0V
| -
| 4.2
| 4.2
| 4.2
| ||||
VIL
| Maximum LOW Level Input Voltage最大低電平輸入電壓
| -
| 2.0V
| -
| 0.5
| 0.5
| 0.5
| V
|
4.5V
| -
| 1.35
| 1.35
| 1.35
| ||||
6.0V
| -
| 1.8
| 1.8
| 1.8
| ||||
VOH
| Minimum HIGH Level Output Voltage最大高電平輸出電壓
| VIN=VIH or VIL|IOUT|≤20μA
| 2.0V
| 2.0
| 1.9
| 1.9
| 1.9
| V
|
4.5V
| 4.5
| 4.4
| 4.4
| 4.4
| ||||
6.0V
| 6.0
| 5.9
| 5.9
| 5.9
| ||||
Q''H
| VIN = VIH or VIL
| V
| ||||||
|IOUT| ≤4.0mA
| 4.5V
| 4.2
| 3.98
| 3.84
| 3.7
| |||
|IOUT| ≤5.2mA
| 6.0V
| 5.2
| 5.48
| 5.34
| 5.2
| |||
QA thru QH
| VIN = VIH or VIL
| V
| ||||||
|IOUT| ≤6.0mA
| 4.5V
| 4.2
| 3.98
| 3.84
| 3.7
| |||
IOUT| ≤ 7.8mA
| 6.0V
| 5.7
| 5.48
| 5.34
| 5.2
| |||
VOL
| Maximum LOW Level Output Voltage最大低電平輸出電壓
| VIN=VIH or VIL|IOUT| ≤ 20μA
| 2.0V
| 0
| 0.1
| 0.1
| 0.1
| V
|
4.5V
| 0
| 0.1
| 0.1
| 0.1
| ||||
6.0V
| 0
| 0.1
| 0.1
| 0.1
| ||||
Q''H
| VIN = VIH or VIL
| V
| ||||||
|IOUT| ≤ 4mA
| 4.5V
| 0.2
| 0.26
| 0.33
| 0.4
| |||
|IOUT| ≤5.2mA
| 6.0V
| 0.2
| 0.26
| 0.33
| 0.4
| |||
QA thru QH
| VIN = VIH or VIL
| V
| ||||||
|IOUT| ≤6.0mA
| 4.5V
| 0.2
| 0.26
| 0.33
| 0.4
| |||
|IOUT| ≤7.8mA
| 6.0V
| 0.2
| 0.26
| 0.33
| 0.4
| |||
IIN
| Maximum Input Current最大輸入電流
| VIN=VCC or GND
| 6.0V
| -
| ±0.1
| ±1.0
| ±1.0
| μA
|
IOZ
| Maximum 3-STATE Output Leakage最大3態輸出泄漏電流
| VOUT = VCC or GND G = VIH
| 6.0V
| -
| ±0.5
| ±5.0
| ±10
| μA
|
ICC
| Maximum Quiescent Supply Current電源電流
| VIN=VCC or GND IOUT = 0μA
| 6.0V
| -
| 8.0
| 80
| 160
| μA
|

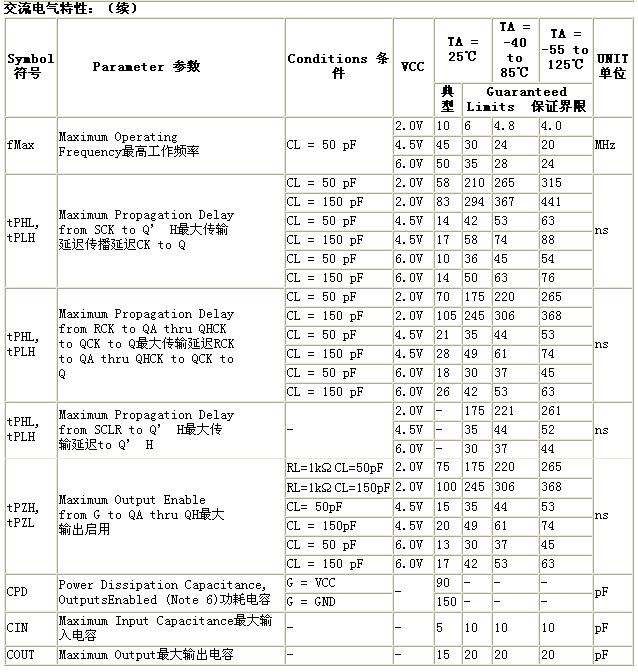

交流電氣特性：
Symbol 符號
| Parameter 參數
| Conditions 條件
| 典型
| Guaranteed Limit
| UNIT 單位
|
fMax
| 最高工作頻率
| -
| 50
| 30
| MHz
|
tPHL, tPLH
| Maximum Propagation Delay,最大傳輸延遲 SCK to Q’ H
| CL = 45 pF
| 12
| 20
| ns
|
tPHL, tPLH
| Maximum Propagation Delay, 最大傳輸延遲RCK to QA thru QH
| CL = 45 pF
| 18
| 30
| ns
|
tPZH, tPZL
| Maximum Output Enable Time from G to QA thru QH 最大輸出啟用時間G to QA thru QH
| RL=1kΩ CL=45pF
| 17
| 28
| ns
|
tPHZ, tPLZ
| Maximum Output Disable Time from G to QA thru QH最大輸出禁用時間G to QA thru QH
| RL=1kΩ CL=5pF
| 15
| 25
| ns
|
tS
| Minimum Setup Time from SER to SCK
| -
| -
| 20
| ns
|
tS
| Minimum Setup Time from SCLR to SCK
| -
| -
| 20
| ns
|
tS
| Minimum Setup Time from SCK to RCK
| -
| -
| 40
| ns
|
tH
| Minimum Hold Time from SER to SCK
| -
| -
| 0
| ns
|
tW
| Minimum Pulse Width of SCK or RCK
| -
| -
| 16
| ns
|
