數據選擇器74LS153中文資料
數據選擇器74LS153中文資料

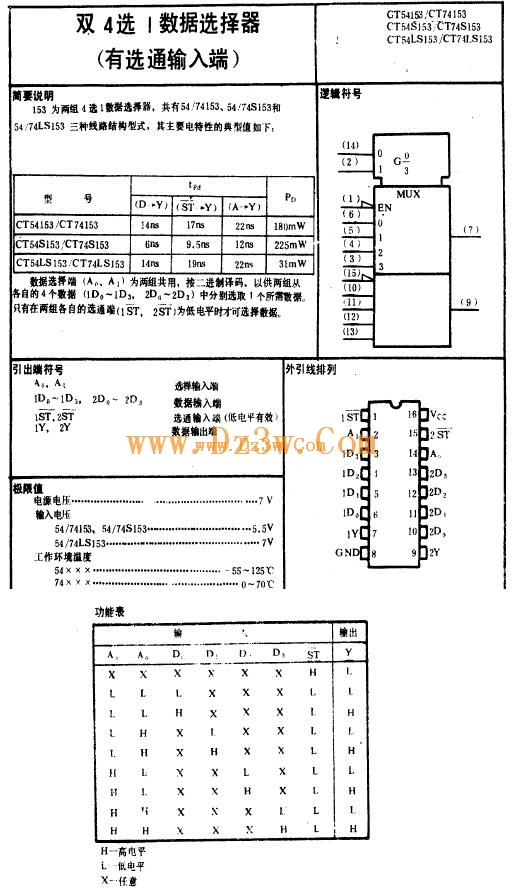

所謂雙4選1數據選擇器就是在一塊集成芯片上有兩個4選1數據選擇器。引腳圖排列如圖1，功能如表1。
1G、2G為兩個獨立的使能端；B、A為公用的地址輸入端；1C0～1C3和2C0～2C3分別為兩個4選1數據選擇器的數據輸入端；Y1、Y2為兩個輸出端。
① 當使能端1G（2G）＝1時，多路開關被禁止，無輸出，Y＝0。新藝圖庫
② 當使能端1G（2G）＝0時，多路開關正常工作，根據地址碼B、A的狀態，將相應的數據C0～C3送到輸出端Y。
如：B A＝00 則選擇CO數據到輸出端，即Y＝C0。838電子
B A＝01 則選擇C1數據到輸出端，即Y＝C1，其余類推。
數據選擇器的用途很多，例如多通道傳輸，數碼比較，并行碼變串行碼，以及實現邏輯函數等。
3．?dāng)?shù)據選擇器的應用—實現邏輯函數
數據選擇器74LS153中文資料
所謂雙4選1數據選擇器就是在一塊集成芯片上有兩個4選1數據選擇器。引腳圖排列如圖1，功能如表1。
1G、2G為兩個獨立的使能端；B、A為公用的地址輸入端；1C0～1C3和2C0～2C3分別為兩個4選1數據選擇器的數據輸入端；Y1、Y2為兩個輸出端。
① 當使能端1G（2G）＝1時，多路開關被禁止，無輸出，Y＝0。新藝圖庫
② 當使能端1G（2G）＝0時，多路開關正常工作，根據地址碼B、A的狀態，將相應的數據C0～C3送到輸出端Y。
如：B A＝00 則選擇CO數據到輸出端，即Y＝C0。838電子
B A＝01 則選擇C1數據到輸出端，即Y＝C1，其余類推。
數據選擇器的用途很多，例如多通道傳輸，數碼比較，并行碼變串行碼，以及實現邏輯函數等。
3．?dāng)?shù)據選擇器的應用—實現邏輯函數

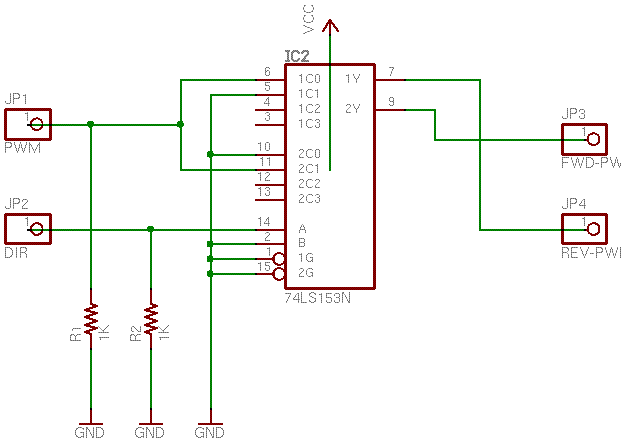

74LS153應用電路圖
應用電路：雙4線到1線數據選擇器多工器
