理想化的運放電路模型
理想化的運放電路模型

理想運放的條件是：

1.開環電壓增益=∞

2.開環輸入電阻=∞

3.開環輸出電阻=∞

4.共模抑制比 CMRR =∞

5.開環帶寬 BW =∞

6.電流、電壓失調及其溫漂都為零。

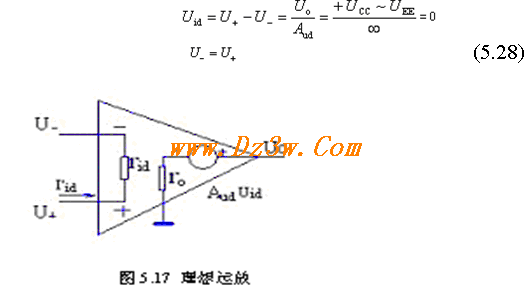

以上除開環帶寬BW與實際運放有較大的出入外，其余五條與實際運放相差不太大。理想運放如圖5.17所示。

由上述的理想化條件可得如下關系：



式(5.28)是第一條重要推論：理想運放的同相輸入端電位等于反相輸入端電位。或者說兩輸入端等電位，也就是有人常說的兩輸入端“虛短”的概念。再者，理想集成運放的凈輸入電流



式(5.29)是第二條重要推論：理想運放的凈輸入電流為零，或者說兩輸入端不取電流，也就是有人常說的兩輸入端“虛斷”的概念。

由于理想運放的輸出電阻r0=0，故理想運放輸出為理想電壓源。
