自動頻率控制電路基本原理
自動頻率控制電路基本原理

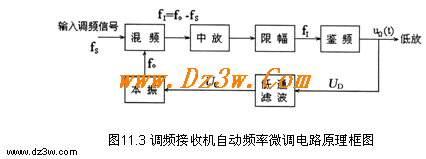

在調頻通信系統中，接收機本振信號與輸入信號進行混頻，產生中頻信號，再通過中頻限幅放大進入鑒頻器解調，如圖11.3所示。假若本振信號的頻率發生漂移，或輸入信號頻率發生漂移（例如移動通信的多譜勒頻移），都可能使中頻調頻信號的中心頻率，偏離鑒頻器S鑒頻曲線中點對應的頻率，甚至超出鑒頻器的鑒頻范圍，產生嚴重的鑒頻失真，以至解調不出調制信號。
自動頻率控制電路基本原理
在調頻通信系統中，接收機本振信號與輸入信號進行混頻，產生中頻信號，再通過中頻限幅放大進入鑒頻器解調，如圖11.3所示。假若本振信號的頻率發生漂移，或輸入信號頻率發生漂移（例如移動通信的多譜勒頻移），都可能使中頻調頻信號的中心頻率，偏離鑒頻器S鑒頻曲線中點對應的頻率，甚至超出鑒頻器的鑒頻范圍，產生嚴重的鑒頻失真，以至解調不出調制信號。
