【圖】差分對變壓器反饋振蕩器電路及原理
(2023/12/11 6:59:00)
差分對變壓器反饋振蕩器電路及原理

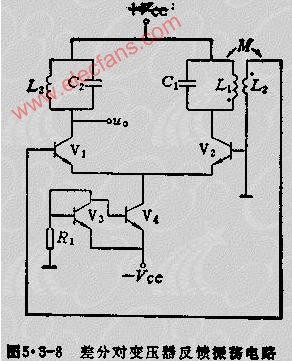

如圖5.3-8所示，圖中V1、V2為差分對管，V3、V4、R1為主振蕩回路，L2為反饋線圈。它的工作原理與單管互感耦合反饋振蕩電路相同。不過，由于振蕩回路接在V2的集電極上，而反饋電壓加在V1的基極上，因此，變壓器的正確極性應與單管電路（見圖5.3-2A ）相反。
差分對變壓器反饋振蕩器電路及原理
如圖5.3-8所示，圖中V1、V2為差分對管，V3、V4、R1為主振蕩回路，L2為反饋線圈。它的工作原理與單管互感耦合反饋振蕩電路相同。不過，由于振蕩回路接在V2的集電極上，而反饋電壓加在V1的基極上，因此，變壓器的正確極性應與單管電路（見圖5.3
本振蕩電路由于具有差分電路的特點，較之單管互感耦合振蕩電路具有的優點是：輸出振蕩電壓幅度穩定性好；頻率穩定度高；波形好，非線性失真小。因此獲得了廣泛的應用。
