PM角度調制電路工作原理

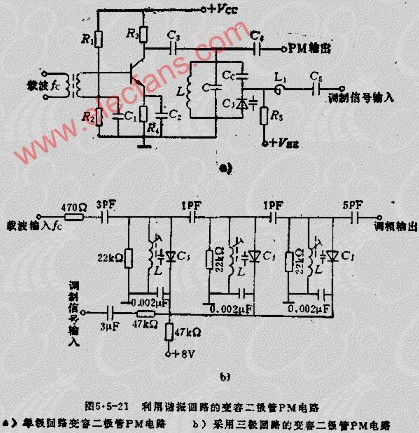

圖5.5-21A是單級回路變容二極管PM電路。電感L、電容C、CC和變容二極管的C1組成并聯諧振回路。C3、C4、C5為耦合電容，L1為高頻扼流圈。電路中把變容管作為高頻放大器，諧振回路中的電容元件。調制信號使變容二極管結電容C1發生變化時，由于失諧而產生的相移也發生變化，從而實現PM。由于回路相位特性的非線性，采用單級回路實現PM。由于回路相位特性的非線性，采用單級回路實現PM，只有調制指數MP﹤N/6時，才能獲得線性較好的PM。

為了獲得較大的相位偏移，即提高調制指數，可以采用多級回路的變容二極管PM電路。圖5.5-21B是三級回路的變容二極管PM電路。為保證相移一致，在回路上并聯22K電阻，以調整回路的品質因數Q值，總相移是三級相移的和，所以電路可以在90度范圍內得到線性調制。

圖5.5-22是利用變容二極管控制移相網絡的電抗實現PM的電路。V1是倒相器，V2是射極輸出器，C1的R構成移相網絡。經分析，設UO相對于U1相稱為φ，則當φ≤X/6時，φ≈2WCRC1。C1在一定的范圍內，可與反向偏壓成線性關系，在此范圍內，將調制信號加于變容二極管上，φ與調制信號成正比關系，即可實現線性PM。
