頻率檢波就是從FM信號中檢取出原調制信號。鑒頻器是實現頻率檢波的裝置。

鑒頻的方法很多，但應用得比較普遍的方法是：首先進行波開變換，將等幅FM波變成幅度按調制信號規律變化的調幅調頻波，然后用包絡檢波器將幅度變化檢取出來，即得所需的原調制信號。圖5.5-23所示的方框圖及波形圖說明了其工作原理。

按如上原理構成的鑒頻器有：斜率鑒頻器、相位鑒頻器、比例鑒頻器和晶體鑒頻器。在實際調制波的解調中，應用較多的是相位鑒頻器和比例鑒頻器。

通常，對鑒頻器提出的主要要求有：鑒頻跨導S4要大；鑒頻帶寬B要大于輸入FM信號頻偏的2倍，并留有余量；在帶內，鑒頻曲線應有良好的線性；對寄生調幅應具有一定的抑制能力。

斜率鑒頻器

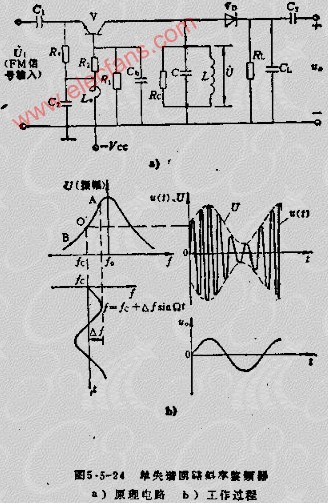

圖5.5-24A為單失調回路斜率鑒頻器。它是通過共基放大器負載回路LC對FM波的載頻適當失諧而起鑒頻作用的，即輸入FM信號中心頻頻率FC置于LC回路的諧振曲線傾斜部分的線性段AB的中點O，將等幅的輸入FM信號瞬時頻率變化規律直接變換為FM波的包絡變化。而后由包絡檢波器解調，其工作過程見圖5.5-24B。這種鑒頻器的主要缺點是非線性失真嚴重，因此，只能用于要求不高的價廉的FM接收機中。

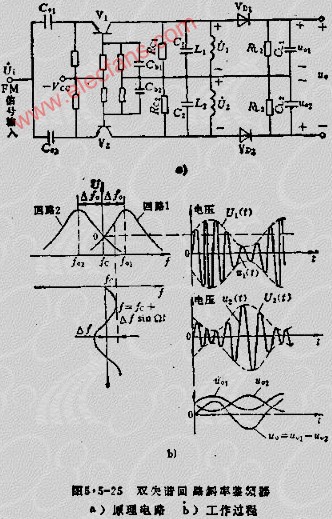

圖5.5-25A為雙失諧回路斜率鑒頻器，它是由兩個單失諧回路斜率鑒頻器連接起來的。

等幅DM信號U1同時加到兩個共基放大器的發射極。晶體管輸出端并聯回路L1C1的諧振頻率分別為FO1和FO2，它們各自失諧于輸入FM信號中心頻率FC的兩側，且與FC的失諧間隔相等即：

當輸入為單音的等幅FM信號時，通過上、下兩個對稱失諧于FC的回路各自變為包絡線U1（T）與U2（T）相位差為180度的調頻幅波U1（T）和U2（T），而后分別由上、下兩個包絡檢波器檢出反映包絡變化（即調頻波瞬時頻率變化）的平均電壓UO1和UO2，總的輸出電壓UO為：UO=UO1-UO2。

當電路嚴格對稱時，鑒頻器輸出沒有直流電壓。UO反映了輸入FM信號的瞬時頻率的變化規律。這種鑒頻器工作過程見圖5.5-25B。

雙失諧回路斜率鑒頻器的鑒頻帶寬較單失諧回路斜率鑒頻器為寬，且鑒頻特性在帶內具有良好的線性。因此，適用于較大頻偏情況。目前主要用于要求失真很小的微波多路通信接收機中。
