高電平調幅(AM)電路及原理

高電平調幅電路及原理

調幅的方法按電平的高低可區分為高電平調制和低電平調制，前者是直接產生滿足發射機輸出功率要求的已調波；后者是在低功率電平上產生已調波，再經過線性功率放大到所需的發射功率。

一般普通調幅發射機都采用高電平調制。它的優點是不必采用效率低的線性功率放大器，從而有利于提高整機效率。高電平調制電路必須兼顧輸出功率、效率和調制線必的要求。

雙邊帶調制和單邊帶調制通常都是低電平調制。調制電路的輸出功率和效率不是主要指標，調制電路的形式，非線性器件類型及工作狀態選擇不受輸出功率和效率的限制，因而具有更大的靈活性，可以更好地提高調制線性和抑制載波輸出。

1、高電平調幅電路

1）集電極調幅電路

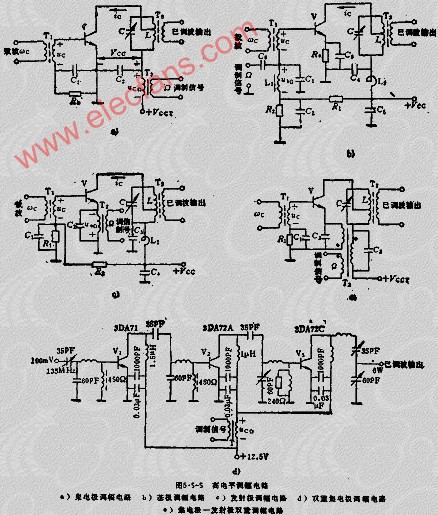

如圖5.5-5A所示，載波UC通過高頻變壓器T1輸入到被調放大器的基極。調制信號UCO通過低頻變壓器T2加到集電極電路且與直流電源VCO通過低頻變壓器T2加到集電極電路且與直流電源VCCT相串聯。C1、C2是高頻旁路電容。集電極諧振回路LC調諧在載頻WC上。調幅信號經高頻變壓器T8送到負載。C1、RB構成自偏置電路。

由于UCO與VCCT相串聯，因此，丙類被調放大器集電極等效電源VCC（=VCCT+UCO）將隨UCO變化，從而導致被調放大器工作狀態發生變化，在過壓狀態下，集電極電流IC的基波分量振幅IC1隨UCO成正比變化，從而實現調幅。電路采用自偏，可較好地改善調制特性。

集電極調幅電路具有調制線性好，集電極效率高的優點。廣泛用于輸出功率較大的發射機中。所需調制信號功率大是該調制電路的缺點。

2）基極調幅電路

如圖5.5-5B所示，電路中T1、T2為高頻變壓器，L1為低頻扼流圈，L2為高頻扼流圈，C1、C4為高頻旁路電容，C2、C3、C5為低頻旁路電容，C6為低頻耦合電容，集電極回路LC對WC調諧。

電路中將調制信號UBQ串聯在放大器的基極回路內，使等效基極電源隨UBO線必變化，由于晶體管的IC=F（UBO）關系曲線的非線性作用，集電極電流IC中含有各種高頻分量，通過集電極調諧回路把其中的調幅成分選出來，從而實現調幅。基極調幅的優點是所需調制功率較小，線路簡單。其缺點是調制特性的線性差，集電極效率低，不能充分利用直流電源能量。該種電路用于要求失真不太嚴格的小功率發射機中。

3）發射機調幅電路

如圖5.5-5C所示，電路中T1、T3為高頻變壓器，T2為低頻變壓器，L1為高頻扼流圈，C1、C4為低頻旁路電容，C2、C3為高頻旁路電容，LC回路調諧在WC上。

調制信號UOO加在基極-發射極之間與集電極-發射極之間。通常調制電壓只有幾百毫伏至1~2V，比起集電極電源電壓（十幾伏~幾十伏）小得多，因此UOO對集電極電流影響很小，可以忽略，故發射極調幅電路的工作原理與特性同基極調幅電路相似，不同之外是調制信號供給的功率較基極調幅電路大。

4）雙得集電極調幅電路

如圖5.5-5D所示，所謂雙重集電極調幅就是對末級（V2）和末前級（V2）通過低頻變壓器T用同樣相位的調制信號UCO同時進行集電極調幅，使得末級輸入的高頻激勵電壓是已調幅波，其振幅按UCO變化規律變化，因此對末級講其集電極等效電源電壓與激勵電壓振幅的變化正好是同相位，電路不致進入強過壓或欠壓區，而保持在臨界或弱過壓狀態工作，從而使調制特性的線性得到改善，其調制線性的線性要好于單一集電極調幅電路。

5）集電極-發身極雙得調幅電路

如釁5.5-5E所示，該種電路也可以改善調制特性。注意變壓器的同名端，低頻變壓器T2的二次側兩繞組的與基極偏壓按調制信號變化規律同相變化，這樣便符合改善調制線性的要求。
