并聯型二極管包絡檢波器電路及原理

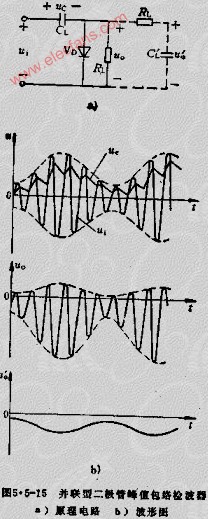

這種檢波器的原理電路見圖5.5-15A。圖中CL是負載電容，RL是負載電阻，RL與二極管VD并聯，為VD電流中的平均分量提供通路。鑒于RL與VD并接，故將這種電路稱為并聯型電路。

并聯型電路具有與串聯型電路相同的檢波過程。當VD導通時，U1向CL充電，充電時間常數為RDCL1當VD截止時，CL通過RL放電，放電時間常數為RLCL。由圖可見，RL上的電壓UO有很大的高頻成分若加一切由RLCL組成的低通濾波器（圖中用虛線表示）即可取出輸出電壓UO。

并聯型電路具有電壓傳輸系數比串聯型電路低（由于低通濾波器的RL與CL兩端所接電阻的分壓損失），輸入電阻R14也較低（R1D≈1/3HL）的缺點。其優點是CL可以兼有隔直流電容的作用，電路較為簡單。故并聯型電路一般用于需要、隔高頻信號源中所含直流電壓的電路中。
