RC移相式振蕩電路及原理

實際應用中，為了保證起振RF的取值應略大于12R

電路1處的電壓U1與輸出電壓UO的關系為

即U1與U0的相位差正好為90%，若U0為正弦波，則由1處可取出余弦波U1。

電路的穩壓管VDZ1、VDZ2起限幅作用。

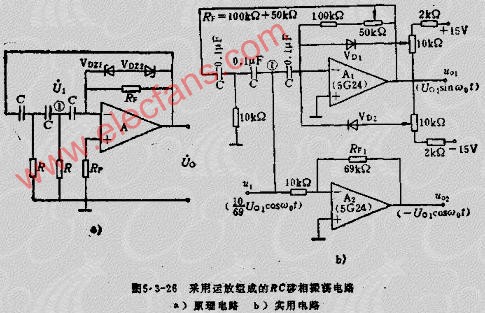

圖5.3-26B所示的RC移相振蕩電路，可同時得到正弦與余弦相互正交的函數，很多控制系統需要同時用到這種正交函數。電路中VD1、VD2起限幅作用，通過改變VD1、VD2的偏置，可改變限幅工作點，調整波形的對稱性，減小輸出信號波形失真。調整電阻RF1的阻值可以使輸出正弦波和余弦波幅度相同。A2為緩沖放大器，接入后，可實現在不破壞網絡參數情況下，得到余弦輸出UO2O按圖中所示元件的數值計算，振蕩頻率FO為90HZ，A1輸出電壓U01為1~10V。U01V按照由RF、0.1UF確定的時間常數進行積分，U1與U01電壓相位差90度，其中U1=（10/69）U01COSWT，A2輸出的余弦波U01=-U01COSWT。

移相式振蕩電路的主要優點是結構比較簡單，但它的非線性失真比較大，很難做到優于2%；它的頻率也難于連續調節。
