三相發電機的三相繞組有星形（Y）和三角形（△）兩種連接方式。

3.1.2.1 星形連接

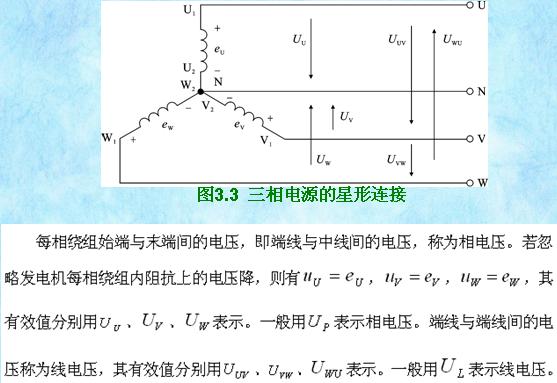

如圖3.3所示，將電源的三相繞組的末端連接在一起，形成一個節點N稱為中性點（零點），再將三相繞組的始端U、V、W分別引出三根輸出線，稱為端線或相線（俗稱火線），就構成了三相電源的星形連接，稱為三相三線制。

如果將中性點N也引出一根線，稱為中線（或零線），與三根端線共同構成星形連接，則稱為三相四線制

根據KVL ，可得線電壓與相電壓的關系為：

uUV=uU-uV uVW=uV-uW uWU=uW-uU （3.2）

用相量表示為：

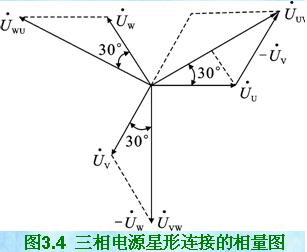

相電壓、線電壓的相量圖如圖3.4所示。由于eU、eV、eW是對稱的，所以相電壓、線電壓也是對稱的。線電壓在相位上超前相應兩個相電壓中的先行相30°，如uUV超前uU30°。線電壓的有效值是相電壓的有效值的 倍，記作

可見，采用三相四線制，可供給用戶兩種不同的電壓，這種連接常用于低壓供電系統中，其相電壓為220V，線電壓為220V，即380V，習慣上寫成380/220V。在三相供電線路中，電源的額定電壓，一般都是指線電壓的有效值。
