電壓比較器工作原理
電壓比較器工作原理
電壓比較器工作原理

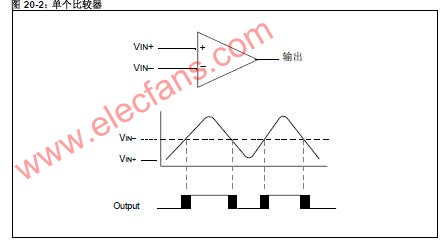

如下圖所示，單比較器的模擬輸入電壓與數字輸出之間的關系。當模擬輸入端 VIN+ 電壓低于VIN– 電壓時，比較器輸出數字低電平。當模擬輸入端 VIN+ 電壓高于 VIN– 時，比較器輸出數字高電平。圖 中比較器輸出部分的陰影區是由于輸入偏移和響應時間所引起的不確定區。
比較器參考源
根據不同的工作模式，比較器可以使用外部或內部的參考源。加在VIN– 的模擬信號和VIN+ 的信號相比較，比較器的數字輸出也隨之改變.
