PIN-FET(PIN-TIA)光電組件電路及原理
PIN-FET(PIN-TIA)光電組件電路及原理
單個光電二極管作為接收器件使用常常很難實現高靈敏度，在要求高的場合經常將其與前端放大器集成在一個單片電路上并用金屬屏蔽體密封。在高阻抗設計中，由于場效應管FET輸入阻抗高，常被選為前端晶體管，與PIN管構成所謂的PIN-FET器件。圖12.4是一種常見
PIN-FET組件電路，其中Rf引入了電壓并聯負反饋--這是跨阻放大器所需要的。

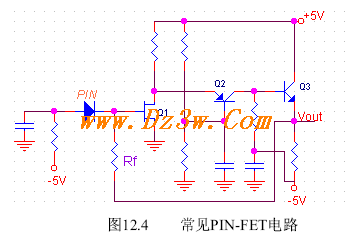

圖12.4常見PIN-FET電路

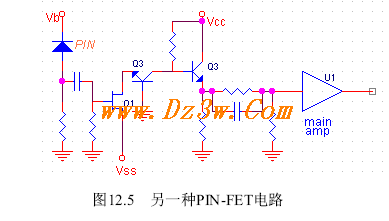

圖12.5所示的另一種電路沒有負反饋。兩種電路都使用了共源一共基結構，提供足夠的放大器帶寬。輸出級采用射級跟隨器，提高帶負載
能力。
與輸入級不采用FET時，相應的組件就稱為PIN-TIA(Trans-impedanceAlllplifier）。有一些廠家提供單獨的TIA放大器，則必須配單
獨的PIN管使用，在電路設計時要考慮如何抗干擾。
PIN-FET(PIN-TIA)光電組件電路及原理
單個光電二極管作為接收器件使用常常很難實現高靈敏度，在要求高的場合經常將其與前端放大器集成在一個單片電路上并用金屬屏蔽體密封。在高阻抗設計中，由于場效應管FET輸入阻抗高，常被選為前端晶體管，與PIN管構成所謂的PIN-FET器件。圖12.4是一種常見
PIN-FET組件電路，其中Rf引入了電壓并聯負反饋--這是跨阻放大器所需要的。

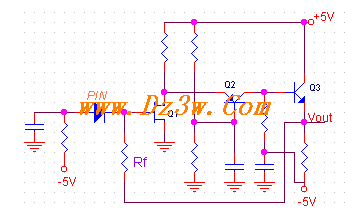

圖12.4常見PIN-FET電路
圖12.5所示的另一種電路沒有負反饋。兩種電路都使用了共源一共基結構，提供足夠的放大器帶寬。輸出級采用射級跟隨器，提高帶負載
能力。
與輸入級不采用FET時，相應的組件就稱為PIN-TIA(Trans-impedanceAlllplifier）。有一些廠家提供單獨的TIA放大器，則必須配單
獨的PIN管使用，在電路設計時要考慮如何抗干擾。
