J-FET開關電路原理
1、簡單開關控制電路
J-FET開關電路原理
1、簡單開關控制電路
圖5.4-97為簡單J-FET開關電路。當控制電壓VC高于輸入電壓V1時，VGS=0，J-FET導通，傳輸信號至VO；當VC比V1足夠負，VD導通而J-FET截止，VO=0。
2、改進的J-FET開關電路
圖5.4-98電路是圖5.4-97電路的改進，增加一級運算放大器以克服J-FET內阻較大的缺點。電路中R1使J-FET上的壓降較小，即VD≈VS=0。當VC=0時J-FET導通而與V1大小無關；當VC比夾斷電壓稍負時，J-FET截止，由于VD1或VD2導通，漏極電位被鉗在±0.6V。R1的阻值視V1的幅值選定。運算放大器將傳輸信號倒相。
3、改變極性的J-FET開關電路

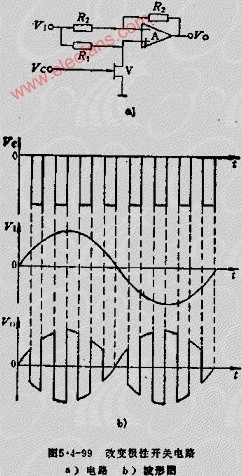

圖5.4-99A所示電路為可改變極性的放大電路。電路應使R1遠大于J-FET導通電阻而遠小于J-FET的截止電阻，即RON﹤R1﹤ROFF（對漏和源而言）。當VC=0時，J-FET導通，電路為反相跟隨器，VO=-V1；當VC比V1最低幅度還低時，J-FET截止，R1上無電流，運算放大器同相輸入端電位FIN+=V1，由于反饋，反相輸入端電位VIN-=V1，R3上亦無電流，則V0=V1。R1不一定與R1相等或匹配，如果運算放大器輸入阻抗很高，R1可選大些。圖5.4-99B示出了一種通過該電路的信號波形。
