混合加減器基本電路及原理
混合加減器基本電路及原理
混合加減器如圖5.21所示。根據差放輸入的平衡要求設計該電路時，一般要求R1∥R2∥Rf=R3 ∥R4∥R5 。

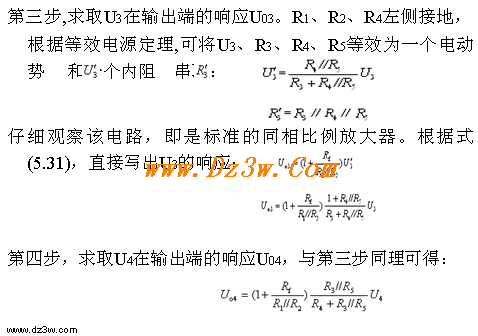

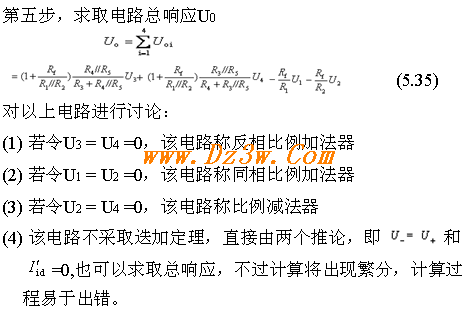

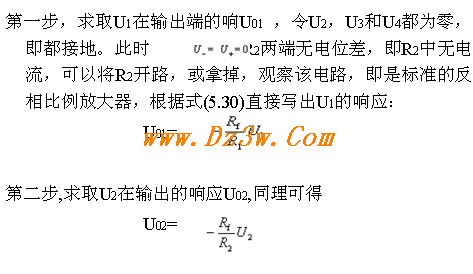

該電路有四個激勵信號U1，U2，U3和U4，現要求取它的響應，可利用電路分析中的迭加定理，迭加定理僅適用于線性電路，方法如下：先求第一個激勵信號的響應，其余激勵信號為零，即將電壓源短路，將電流源開路。再如上法分別求取其余各激勵信號的響應，最后將各激勵信號的響應相加,得到該電路的總響應。
混合加減器基本電路及原理
混合加減器如圖5.21所示。根據差放輸入的平衡要求設計該電路時，一般要求R1∥R2∥Rf=R3 ∥R4∥R5 。
該電路有四個激勵信號U1，U2，U3和U4，現要求取它的響應，可利用電路分析中的迭加定理，迭加定理僅適用于線性電路，方法如下：先求第一個激勵信號的響應，其余激勵信號為零，即將電壓源短路，將電流源開路。再如上法分別求取其余各激勵信號的響應，最后將各激勵信號的響應相加,得到該電路的總響應。
