晶體二極管的極性可按下列方法來判別：

1． 看外殼上的符號標記：通常在二極管的外殼上標有二極管的符號。（參考圖3），標有三角形箭頭的一端為正極，另一端為負極。

2． 看外殼上標記的色點：在點接觸二極管的外殼上，通常標有色點（白色或紅色）。除少數二極管（如2AP9、2AP10等）外，一般標記色點的這端為正極。

3． 透過玻璃看觸針：對于點接觸型玻璃外殼二極管，如果標記已磨掉，則可將外殼上的漆層（黑色或白色）輕輕刮掉一點，透過玻璃看那頭是金屬觸針，那頭是N型鍺片。有金屬觸針的那頭就是正極。

4． 用萬用表R*100或R*1K檔，任意測量二極管的兩根引線，如果量出的電阻只有幾百歐姆（正向電阻），則黑表筆（既萬用表內電池正極）所接引線為正極，紅表筆（既萬用表內電源負極）所接引線為負極。（見圖5）

5． 用電池和喇叭來判別二極管的正、負極：如圖6所示。將一節電池和一個喇叭（或耳機）與被測二極管構成串聯電路。然后將二極管的一端引線斷續觸碰喇叭，再把二極管倒頭又測一次。以聽到“咯、咯”聲較大的一次為準，電池正極相接的那一根引線為正極，另一根為負極。

圖6




二極管的極性,好壞的判別方法總結(二)

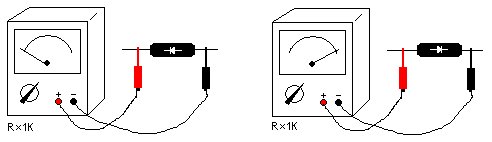

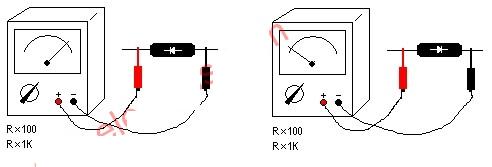

1． 用萬用表R*100或R*1K擋測量二極管的正反向電阻，如圖7所示，鍺點接觸型的2AP型二極管正向電阻在1K左右，見土7a，反向電阻應在100K以上，見圖7b；硅面接觸型的2CP型二極管正向電阻在5K左右，反相電阻應在1000K以上。總之，正向電阻越小越好，反向電阻越大越好。但若正向電阻太大或反相電阻太小，表明二極管的檢波與整流效率不高。如圖8所示，若正向電阻無窮大（表針不動），說明二極管內部斷路；若反相電阻接近零，表明二極管已擊穿。內部斷開或擊穿的二極管均不能使用。

圖7a 圖7b

圖8

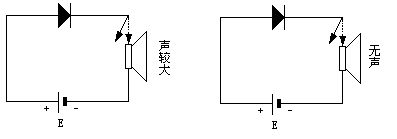

2． 如沒有萬用表，也可用電池、喇叭（或耳機）與被測二極管串接。當二極管負端接電池正極，正端串接喇叭再接電池負極（反向連接），斷續接通時，若喇叭發出教大的“咯咯”聲，表明二極管已擊傳（如圖9a所示）；反過來，如果將二極管正向連續接通時（如圖9b所示），喇叭無一點響聲，表明二極管內部斷路。

圖9a 圖9b
