【圖】BGO747 750MHz光纖接收器
(2023/11/12 10:59:00)

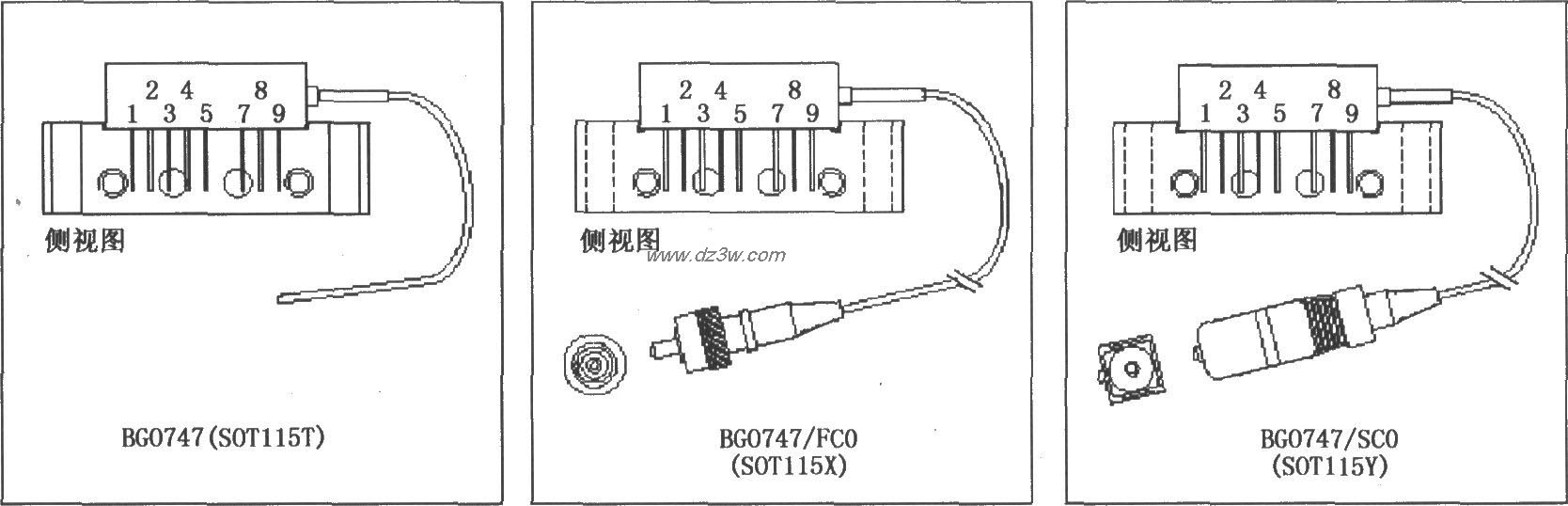

BGO747(FCO，SCO)是大動態范圍光纖接收放大器模塊，采用標準SOT115封裝，無外殼光纖，既可以沒有連接器，也可以有一個FC／APC連接器或一個SC／APC連接器。BGO747(FCO，SCO)用于CATV光節點系統，工作在40～750MHz頻率范圍內。工作時放大器電源腳和光二極管偏壓腳連接24V(DC)電壓，其模塊包括一個適合波長1290～1600nm的單模光輸入端、一個端子監測二極管電流和具有75Ω阻抗特性的電流輸出端。BGO747(FCO，SCO)有著極低的噪聲(最高為750MHz)、極好的平坦度(直線)、高光輸入功率范圍、能夠在惡劣條件下工作的結構。BGO747(FCO，SCO)的引腳排列如圖所示。

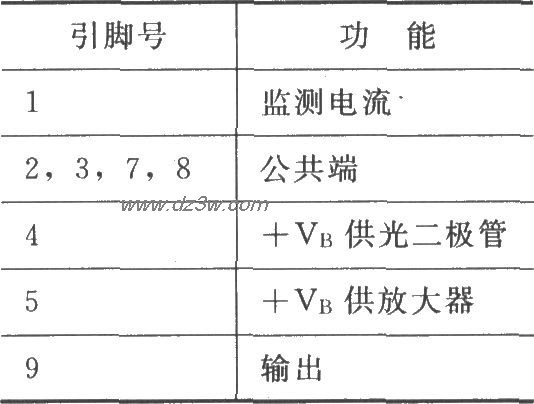

引腳功能：
引腳功能：
