PIN光電二極管結構及等效電路圖
PIN光電二極管結構及等效電路圖

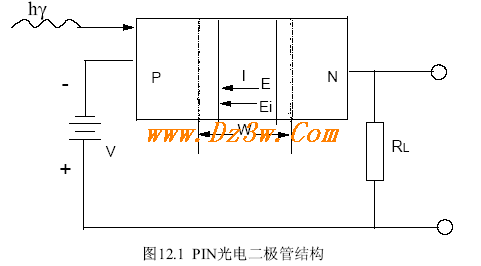

PIN光電二極管是在PN結的P型層和N型層之間夾了一層本征半導體(semiconductor)，形成P-I-N結構而得名，如圖12.1所示：
如圖12.1所示，處于反偏狀態的器件，電源在PN結形成的電場E與內建電場Ei同方向，使耗盡區加寬。當光波注入時，能在較寬的范

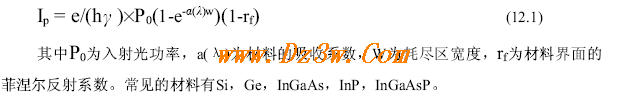

圍內激發出載流子，由于i區有電場，光生載流子以較快的漂移速度向電極移動，形成外部電流：
PIN光電二極管結構及等效電路圖
PIN光電二極管是在PN結的P型層和N型層之間夾了一層本征半導體(semiconductor)，形成P-I-N結構而得名，如圖12.1所示：
如圖12.1所示，處于反偏狀態的器件，電源在PN結形成的電場E與內建電場Ei同方向，使耗盡區加寬。當光波注入時，能在較寬的范
圍內激發出載流子，由于i區有電場，光生載流子以較快的漂移速度向電極移動，形成外部電流：
