FM信號相位鑒頻器電路圖
FM信號相位鑒頻器電路圖
FM信號相位鑒頻器電路圖

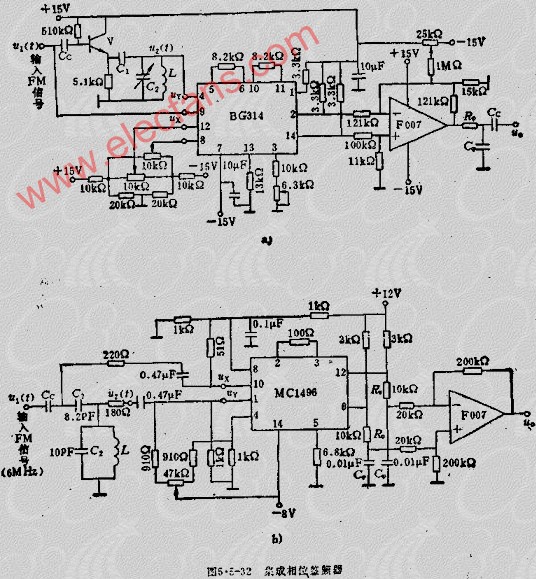

集成相位鑒頻器（見圖5.5-32）是由線性相移網絡（由C1、C2和L組成）與模擬乘法器（BG314或MC1496）共同組成。它是把移相前后的信號直接在模擬乘法器中相乘法器中相乘來實現鑒頻的。
在圖5.5-32A和B中，輸入調頻信號U1（T）經相移網絡后輸出的信號為U2（T），其相位對于U1（T）而言是變化的，若網絡具有線性移相特性，則U2（T）相對于U1（T）的瞬時變化規律與U1（T）相對于U1（F）的瞬時頻率變化規律是一致的。若將U1（T）與U2（T）相對于U1（T）相位變化規律的低頻信號，乘法器和低通濾波器（由Rφ、Cφ組成）實際組成一個鑒相器。
當U1（T）的載波角頻率為WC時，移相網絡參數應滿足下式
一般取C2﹥C1。
