PM信號的解調電路:二極管平衡鑒相器電路圖
PM信號的解調電路:二極管平衡鑒相器電路圖

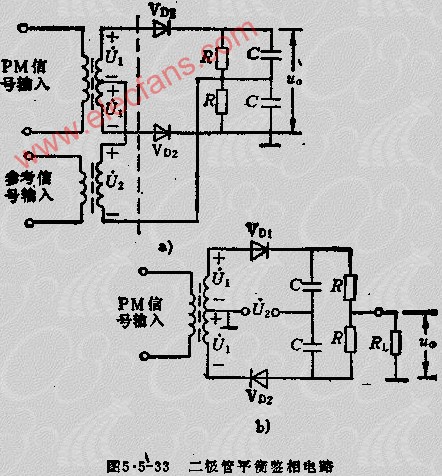

圖5.5-33A給出了一個二極管平衡鑒相器常用電路。它可視為由二部分組成，圖中虛線以左部分稱為相位差一幅度變換器，虛線以右部分為包絡檢波器。
PM信號的解調電路:二極管平衡鑒相器電路圖
圖5.5-33A給出了一個二極管平衡鑒相器常用電路。它可視為由二部分組成，圖中虛線以左部分稱為相位差一幅度變換器，虛線以右部分為包絡檢波器。
相位差一幅度變換器變換原理，簡單地來說就是：兩個頻率相近的調頻正弦波相加其合成波的幅度將隨兩個濾的瞬時相位差而變化。它類似于相位鑒頻器的調頻一調幅變換。

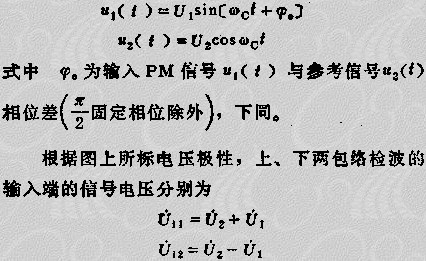

為分析方便，令

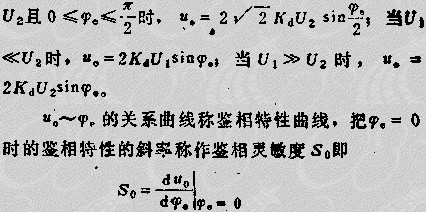

U11、U12與φ的關系（即相位差一幅度變換關系）同樣可用分析鑒頻器的方法（矢量圖）確定。令包絡檢濾器傳輸系數為KD，經分析有：當U1=
當選擇U1=U2的輸入狀態時，鑒相特性有最大的線性區，在某些實際應用中，通常選U1=U2的工作狀態，這可減小因鑒相特性的非線性所造成的不良影響。
鑒相器電路還可接成圖5.5-33B的線路。
