方根及平方運算電路圖

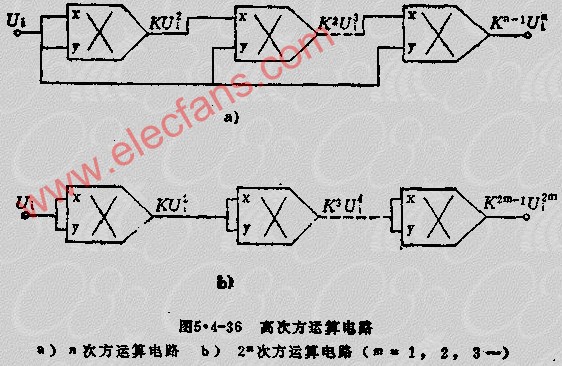

由于需要運算電壓U1的極性是任意的，所以相乘器工作第1或第Ⅱ象限。乘方器的輸出恒為正值，呈平方律。依此類推，圖5.4-36就是產生各種高次方函數的電路。由于相乘器相移的影響，高次方運算會帶來很大誤差，通常串接的相乘器數量不超過2~3個。

開方運算實質就是一種“除法運算”，和圖5.4-33所示的除法電路區別僅在于是把X、Y輸入均連到運放的輸出端，如圖5.4-37所示。由圖可直接寫出

乘法器迫使

由上式可知，要使開方電路能穩定地工作，輸入電壓U1必須為負值。如果U1為正直，這樣，將形成正反饋，引起電路阻塞，從而停止工作。為了防止發生阻塞現象，在適放的輸入和輸出之間接上一個二極管VD，電容C的接入是為了防止電路產生自激，而不能穩定工作。

若需要對正電壓進行開方運算可采用具有負增益相乘器。
