電流互感器特點及用途實例說明
電流互感器特點及用途實例說明
電流互感器是一種廣泛使用的電器元件，除能將被測大電流降低到標定值外，還能安全地將高壓電路隔離。除它常規的應用方法外，還有若干其他的用途，筆者以實例說明電流互感器的用途。
電流互感器特點及用途實例說明
電流互感器是一種廣泛使用的電器元件，除能將被測大電流降低到標定值外，還能安全地將高壓電路隔離。除它常規的應用方法外，還有若干其他的用途，筆者以實例說明電流互感器的用途。

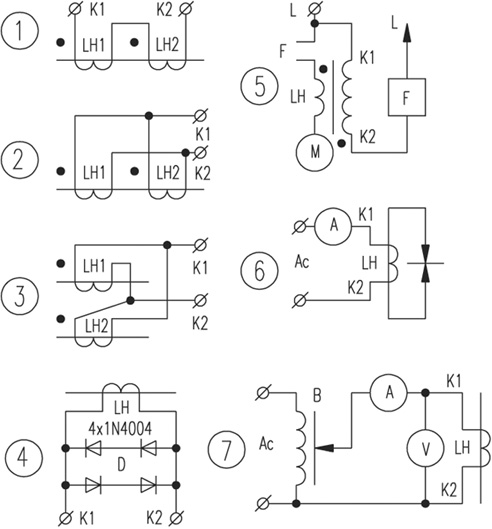

圖１：負荷阻抗高于互感器額定阻抗時，可將多只相同的互感器串聯使用，其變比不變，但阻抗增加。
圖２：如果負荷阻抗低于單只互感器時，可將多只相同的互感器并聯，這時輸出阻抗減小，但電流會增加、變比也會減少。
圖３：為差接法，用二只互感器反相連接能反應對稱過荷和三相短路的常用電路，若用在電機保護電路中使用，效果較差，但使用元器件最少。為提高靈敏度，后面可接信號放大電路，推動電子線路工作。
圖４：為避免在電子線路應用中出現高電壓的保護，最簡單方法就是用二極管將電壓鉗位，鉗位電壓由串聯的二極管數量決定。如使用穩壓管和壓敏電阻，效果將更好。
圖５：該電路可在電機啟動時，因電源電壓降低，消除接觸器線圈Ｆ吸合不牢的現象（互感器的次級電壓將和控制電路的電源電壓疊加，注意接線是有極性的）。
圖６：利用電流互感器倒用升流，作為低阻抗電器元件，可用于電流繼電器、熱繼電器等的試驗。制作時穿入導線截面積一定要大，長度盡可能短，若增加匝數，電流也會增大。最好選用大變比、大容量互感器，對１５０ＶＡ的互感器，當總阻為６Ω時，電壓可達３０伏。注意：在次級升壓過程中，電流表讀數不能超過５安。
圖７：測定電流互感器的伏安特性電路。按圖示逐漸升壓，當電流增加，電壓表讀數不再變化時，就是磁飽和的狀態。只需測量伏安對應的數據，即可畫出伏安特性曲線。

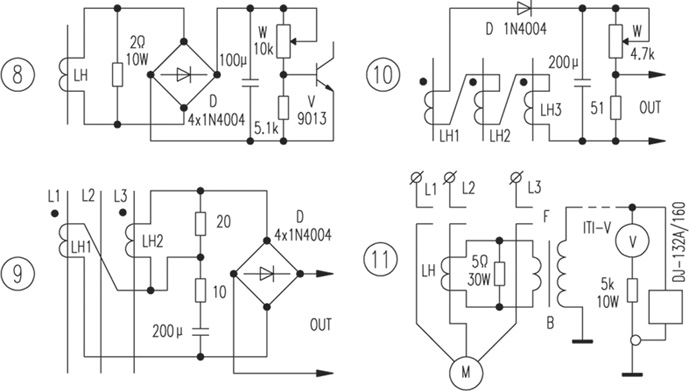

圖８：是一種用互感器從線路上取出反映電流變化的控制信號，若增加一次繞組的匝數，可使信號增強。
圖９：是一種負序電流過濾器的電機斷相保護電路。當一相斷線時，負序電流上升，若互感器次級接有移相元件組合的電流濾波器，就可把負序電流輸出。互感器應使用具有矩形磁特性的磁環制作，次級線圈一般應在幾百匝左右。
圖１０：是一種三次諧波電流，電機斷相保護電路。因?yàn)槿沃C波是同相位的，故也稱作零序電流保護電路。電流互感器不是線性的，而是快速飽和的，所以鐵心要使用鐵氧磁環制作。
圖１１：利用電流互感器作為單線遙測的互感器。變壓器Ｂ可用輸出變壓器反接代替，控制室的電壓表刻度應改成標定的電流刻度。電壓繼電器可作報警信號或跳閘開關。一般遙控距離可達數百米。
上述僅列舉了１１種電流互感器的應用電路，可供電工人員參考。
