【圖】TLC2543引腳圖及引腳功能說明

(2023/10/30 11:00:00)

TLC2543引腳圖及引腳功能說明

TLC2543引腳圖及引腳功能說明

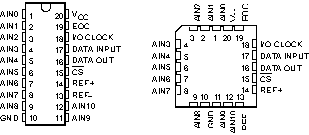

TLC2543有兩種封裝形式：DB、DW或N封裝以及FN封裝，這兩種封裝的引腳排列如圖1，引腳說明見表1。

圖1TLC2543的封裝

引腳號

名稱

I/O

說明

1～9,11,12

AIN0～AIN10

I

模擬量輸入端。11路輸入信號由內部多路器選通。對于4.1MHz的I/OCLOCK，驅動源阻抗必須小于或等于50Ω，而且用60pF電容來限制模擬輸入電壓的斜率

15

　

I

片選端。在端由高變低時，內部計數器復位。由低變高時，在設定時間內禁止DATAINPUT和I/O CLOCK

17

DATAINPUT

I

串行數據輸入端。由4位的串行地址輸入來選擇模擬量輸入通道

16

DATA OUT

O

A/D轉換結果的三態串行輸出端。為高時處于高阻抗狀態，為低時處于激活狀態

19

EOC

O

轉換結束端。在最后的I/OCLOCK下降沿之后，EOC從高電平變為低電平并保持到轉換完成和數據準備傳輸為止

10

GND

地。GND是內部電路的地回路端。除另有說明外，所有電壓測量都相對GND而言

18

I/O CLOCK

I

輸入/輸出時鐘端。I/OCLOCK接收串行輸入信號并完成以下四個功能：（1）在I/O CLOCK的前8個上升沿，8位輸入數據存入輸入數據寄存器。（2）在I/OCLOCK的第4個下降沿，被選通的模擬輸入電壓開始向電容器充電，直到I/OCLOCK的最后一個下降沿為止。（3）將前一次轉換數據的其余11位輸出到DATA OUT端，在I/OCLOCK的下降沿時數據開始變化。（4）I/OCLOCK的最后一個下降沿，將轉換的控制信號傳送到內部狀態控制位

14

REF+

I

正基準電壓端。基準電壓的正端（通常為Vcc）被加到REF+，最大的輸入電壓范圍由加于本端與REF-端的電壓差決定

13

REF-

I

負基準電壓端�；鶞孰妷旱牡投耍ㄍǔ榈兀┍患拥絉EF-

20

Vcc

電源
