AD9958引腳圖及引腳功能描述
AD9958引腳圖及引腳功能描述

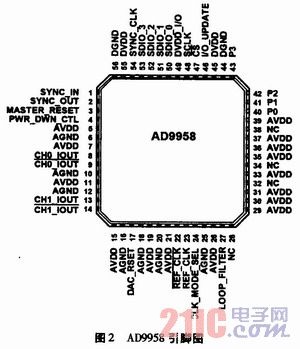

引腳說明AD9958采用56腳LFCSP封裝，其引腳圖如圖2所示，其主要引腳功能如下：
SYNC_IN：同步多片AD9958的輸入信號，使用時與主器件AD9958的SYNC_OUT相連；
SYNC_OUT：同步多片AD9958的輸出信號，使用時與從器件AD9958的SYNC_IN相連；
MASTER_RESET：復位引腳，高電平有效；
PWR_DWN_CTL：電源掉電控制引腳；
CH0_IOUT、CH1_IOUT：通道0、1輸出端，無需上拉電阻，輸出范圍可達AVDD；
CH0_IOUT、CH1_IOUT：通道0、1互補輸出端，無需上拉電阻，輸出范圍可達AVDD；
DAC_RSET：DAC復位端，為DAC創建參考電流，通過一個1．91 kΩ的電阻接至AGND端；
REF_CLK、REF_CLK：參考時鐘或晶振輸入端；
CLK_MODE_SEL：振蕩器模式控制引腳，為1時使能振蕩器為REF_CLK源，為0時不使能；LOOP_FILTER：與鎖相環環路濾波器的零點補償電路連接，此引腳與AVDD間串接一個0 Ω電阻和680pF電容。
P0，P1，P2，P3：調制數據引腳；
I/O_UPDATE：I/O口更新寄存器控制端，此引腳上升沿數據從串口緩沖器送入寄存器。
：片選端，低電平有效，允許多芯片共用SPI總線；
SCLK：I/O口讀寫時的串行數據時鐘輸入端，上升沿寫操作，下降沿讀操作；
SDIO_0：專用串行I/O口引腳；
SDIO_1，SDIO_2，SDIO_3：用作串行I/O口引腳或初始化DAC輸出幅度增減量控制引腳；
SYNC_CLK：同步時鐘輸出引腳，為系統時鐘的4分頻。
AD9958引腳圖及引腳功能描述
引腳說明AD9958采用56腳LFCSP封裝，其引腳圖如圖2所示，其主要引腳功能如下：
SYNC_IN：同步多片AD9958的輸入信號，使用時與主器件AD9958的SYNC_OUT相連；
SYNC_OUT：同步多片AD9958的輸出信號，使用時與從器件AD9958的SYNC_IN相連；
MASTER_RESET：復位引腳，高電平有效；
PWR_DWN_CTL：電源掉電控制引腳；
CH0_IOUT、CH1_IOUT：通道0、1輸出端，無需上拉電阻，輸出范圍可達AVDD；
CH0_IOUT、CH1_IOUT：通道0、1互補輸出端，無需上拉電阻，輸出范圍可達AVDD；
DAC_RSET：DAC復位端，為DAC創建參考電流，通過一個1．91 kΩ的電阻接至AGND端；
REF_CLK、REF_CLK：參考時鐘或晶振輸入端；
CLK_MODE_SEL：振蕩器模式控制引腳，為1時使能振蕩器為REF_CLK源，為0時不使能；LOOP_FILTER：與鎖相環環路濾波器的零點補償電路連接，此引腳與AVDD間串接一個0 Ω電阻和680pF電容。
P0，P1，P2，P3：調制數據引腳；
I/O_UPDATE：I/O口更新寄存器控制端，此引腳上升沿數據從串口緩沖器送入寄存器。
：片選端，低電平有效，允許多芯片共用SPI總線；
SCLK：I/O口讀寫時的串行數據時鐘輸入端，上升沿寫操作，下降沿讀操作；
SDIO_0：專用串行I/O口引腳；
SDIO_1，SDIO_2，SDIO_3：用作串行I/O口引腳或初始化DAC輸出幅度增減量控制引腳；
SYNC_CLK：同步時鐘輸出引腳，為系統時鐘的4分頻。
