【圖】CD4046引腳圖及引腳功能描述
(2023/10/23 18:00:00)
CD4046引腳圖及引腳功能描述

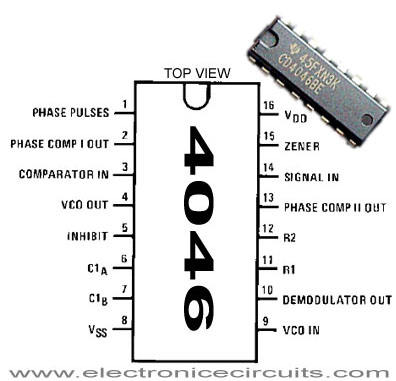

圖2 CD4046引腳圖
| 符號
| 引腳號
| 名 稱 功 能
|
| PH11
| 14
| 相位比較器輸入端（基準信號輸入 ），相位比較器輸入信號，輸入允許將0.1V左右的小信號或方波信號在內部放大并再經過整形電路后，輸出至相位比較器。
|
| PH12
| 3
| 相位比較器輸入端（比較信號輸入） 通常PD來自VCO的參考信號。
|
| PH01
| 2
| PDⅠ輸出端 相位比較器1輸出的相位差信號，它采用異或門結構，即鑒相特性為 。
|
| PH02
| 13
| PDⅡ輸出端 相位比較器Ⅱ的輸出端，它采用，上升沿控制邏輯。
|
| PH03
| 1
| 輸出端（相位脈沖輸出） 相位比較器2輸出的相位差信號，為上升沿控制邏輯。環路人鎖時為高電平，環路失鎖時為低電平
|
| VC01
| 9
| 壓控振蕩器的控制端。
|
| VC00
| 4
| 壓控振蕩器輸出端
|
| INH
| 5
| VCO禁止端，1有效 控制信號輸入，高電平時禁止，低電平時允許壓控振蕩器工作。
|
| R1
| 11
| VCO外接電阻R1
|
| R2
| 12
| VCO外接電阻R2
|
| C1
| 6，7
| 并接振蕩電容C1，以控制VCO的振蕩頻率。
|
| DEM0
| 10
| 解調信號輸出端
|
|
| 15
| 內部獨立的齊納穩壓二極管負極。
|
